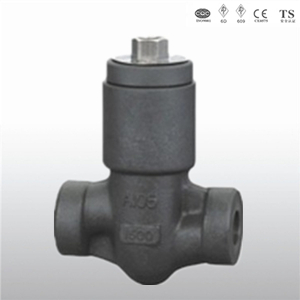

自密封旋启式止回阀
产品特点
自密封旋启式止回阀有三种阀盖设计形式：
第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.
第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.
第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。 |
 |
自密封旋启式止回阀900LB～2500LB
|
序号 |
零件名称 |
CSTOASTM |
ASTOASTM |
SSTOASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
阀座 |
A276410 |
A276304 |
A276304(L) |
A276316(L) |
|
2 |
销钉 |
A276420 |
A182F304 |
A182F316 |
|
3 |
密封圈 |
A276304L |
A276316L |
|
4 |
密封螺母 |
A105 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
5 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
6 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
7 |
提升螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
8 |
四开环 |
A276420 |
A182F304 |
A182F316 |
|
9 |
吊桥 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
10 |
摇杆 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
11 |
阀瓣 |
A276410 |
F304 |
A182F304(L) |
F316(L) |
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
|
NPS |
1/2” |
3/4” |
1” |
11/4" |
11/2" |
2" |
|
L |
900LB～1500LB |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
H |
117 |
117 |
117 |
152 |
152 |
195 |
|
重量 |
900LB～1500LB |
8.2 |
7.8 |
7.7 |
19.8 |
19.2 |
21.3 |
|
2500lb |
10 |
9.6 |
9.4 |
21.5 |
|
|
|
