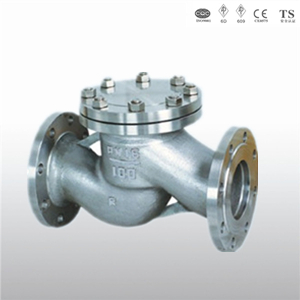

国标升降式止回阀
产品采用标准

结构形式：螺柱阀盖升降式止回阀
设计标准：GB/T 12235
结构长度：GB/T 12221
连接法兰：GB/T 9113、JB/T 79
试验和检验：GB/T 13927、JB/T 9092



产品结构特点

止回阀适用于压力PN1.6~16.0Mpa，工作温度-196~60℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，防止介质的倒流。


主要结构特点
1、  产品结构合理、密封可靠、性能优良、造型美观。
2、  产品可根据不同的工况选择软质密封或硬质密封。密封面堆焊Co基硬质合金，耐磨、耐蚀、抗擦伤性能更好，使用寿命长。
3、  开启压力小，阀瓣在很小的压差下就能完全打开。
4、  内装式的销轴结构，减小外泄漏点，使用可靠。
5、  公称压力≥16.0Mpa中腔采用自紧式密封结构，密封性能随压力升高而增强，保证了密封性能。
6、  零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

产品性能规范
压力PN 常温试验压力（Mpa) 使用温度 适用介质
壳体试验 密封试验
1.6 2.4 1.76 -196～600℃ 水、油品、蒸汽等
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04
10.0 15.0 11.0
16.0 24.0 17.6
25.0 37.5 27.5

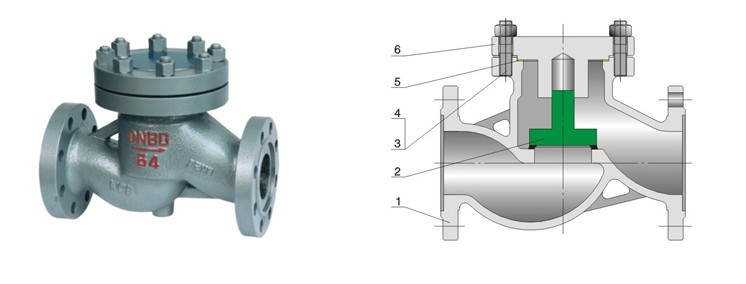

主要零件材料
序号 零件名称 材质
1 阀体 WCB、WC1、WC6、WC9、C5、CF8、CF8M、CF3、CF3M
2 阀瓣 WCB、WC1、WC6、WC9、C5、CF8、CF8M、CF3、CF3M
3 双头螺柱 35CrMoA、25Cr2MoV、0Cr18Ni9、0Cr17Ni12Mo2
4 六角螺母 45、35CrMoA、25Cr2MoV、0Cr18Ni9、0Cr17Ni12Mo2
5 垫片 柔性石墨+不锈钢
6 阀盖 25、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、20Cr1Mo1V、25Cr2MoV

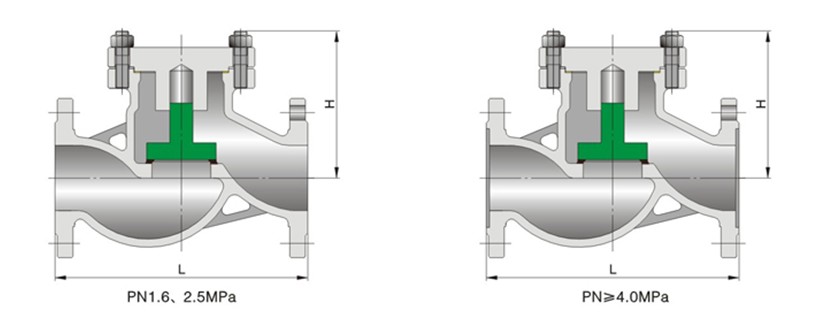

主要外形尺寸及重量
PN DN 尺寸 重量 PN DN 尺寸 重量
L H L H
1.6 50 230 115 20 2.5 50 230 115 21
65 290 140 24 65 290 140 25
80 310 175 30 80 310 175 31
100 350 203 42 100 350 203 42
125 400 228 59 125 400 228 60
150 480 250 84 150 480 250 86
200 600 285 100 200 600 285 102
PN DN 尺寸 重量 PN DN 尺寸 重量
L H L H
4.0 50 230 150 17 6.4 50 300 175 30
65 290 160 22 65 340 190 36
80 310 178 34 80 380 208 48
100 350 203 42 100 430 230 70
125 400 228 75 125 500 265 102
150 480 265 105 150 550 312 145
200 600 317 150 200 650 353 198
PN DN 尺寸 重量 PN DN 尺寸 重量
L H L H
10.0 50 300 175 30 16.0 50 300 175 32
65 340 193 43 65 340 193 46
80 380 238 65 80 380 238 70
100 430 269 89 100 430 269 95
