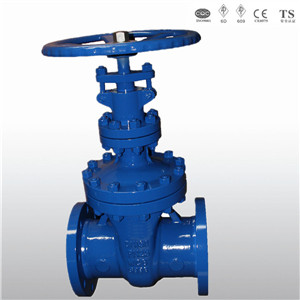

德标法兰闸阀Z41
产品结构特点
法兰连接铸钢闸阀适用于公称压力PN1.6～42.0MPa，工作温度≤600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。
其主要结构特点
1、设计制造严格按照GB/T12234标准。产品结构合理、密封可靠、性能优良、造型美观。
2、密封面堆焊Co基硬质合金，耐磨、耐蚀、抗擦伤性能好，使用寿命长。
3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性及抗擦伤性。
4、公称压力≥15.0MPa中腔采用自密封式结构，密封性能随压力升高而增强，保证了密封性能。
5、阀门设有倒密封结构，密封可靠。
6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。 |
 |
主要连接尺寸
|
压力 |
DN(mm) |
L |
Ho |
Do |
|
PN1.6 |
15 |
130 |
170 |
120 |
|
20 |
150 |
190 |
140 |
|
25 |
160 |
205 |
160 |
|
32 |
180 |
270 |
180 |
|
40 |
200 |
310 |
200 |
|
50 |
250 |
358 |
240 |
|
65 |
265 |
373 |
240 |
|
80 |
280 |
435 |
280 |
|
100 |
300 |
500 |
300 |
|
125 |
325 |
614 |
320 |
|
150 |
350 |
674 |
360 |
|
200 |
400 |
818 |
400 |
|
250 |
450 |
969 |
450 |
|
300 |
500 |
1145 |
560 |
|
350 |
550 |
1280 |
640 |
|
400 |
600 |
1452 |
640 |
|
450 |
650 |
1541 |
720 |
|
500 |
700 |
1676 |
720 |
|
600 |
800 |
1874 |
800 |
|
700 |
900 |
- |
- |
|
800 |
1000 |
- |
- |
|
900 |
1100 |
- |
- |
|
1000 |
1200 |
- |
- |
|
压力 |
DN(mm) |
L |
Ho |
Do |
|
PN2.5 |
15 |
130 |
170 |
120 |
|
20 |
150 |
190 |
140 |
|
25 |
160 |
205 |
160 |
|
32 |
180 |
270 |
180 |
|
40 |
200 |
310 |
200 |
|
50 |
250 |
358 |
240 |
|
65 |
265 |
373 |
240 |
|
80 |
280 |
435 |
280 |
|
100 |
300 |
500 |
300 |
|
125 |
325 |
614 |
320 |
|
150 |
350 |
674 |
360 |
|
200 |
400 |
818 |
400 |
|
250 |
450 |
969 |
450 |
|
300 |
500 |
1145 |
560 |
|
350 |
550 |
1280 |
640 |
|
400 |
600 |
1452 |
640 |
|
450 |
650 |
1541 |
720 |
|
500 |
700 |
1676 |
720 |
|
600 |
800 |
1874 |
800 |
|
700 |
900 |
- |
- |
|
800 |
1000 |
- |
- |
|
900 |
1100 |
- |
- |
|
1000 |
1200 |
- |
- |
|
压力 |
DN(mm) |
L |
Ho |
Do |
|
PN4.0 |
15 |
130 |
135 |
120 |
|
20 |
150 |
190 |
140 |
|
25 |
160 |
205 |
160 |
|
32 |
180 |
270 |
180 |
|
40 |
200 |
310 |
200 |
|
50 |
250 |
371 |
280 |
|
65 |
280 |
391 |
280 |
|
80 |
310 |
455 |
320 |
|
100 |
350 |
551 |
360 |
|
125 |
400 |
628 |
400 |
|
150 |
450 |
708 |
400 |
|
200 |
550 |
885 |
460 |
|
250 |
650 |
906 |
560 |
|
300 |
750 |
1203 |
640 |
|
350 |
850 |
1341 |
640 |
|
400 |
950 |
1492 |
720 |
|
500 |
1150 |
- |
- |
|
600 |
1350 |
- |
- |
|
700 |
1450 |
- |
- |
|
800 |
1650 |
- |
- |
|
压力 |
DN(mm) |
L |
Ho |
Do |
|
PN6.4 |
15 |
170 |
140 |
100 |
|
20 |
190 |
140 |
100 |
|
25 |
210 |
215 |
180 |
|
32 |
230 |
270 |
180 |
|
40 |
240 |
345 |
200 |
|
50 |
250 |
470 |
200 |
|
65 |
280 |
520 |
250 |
|
80 |
310 |
570 |
300 |
|
100 |
350 |
700 |
300 |
|
125 |
400 |
780 |
350 |
|
150 |
450 |
850 |
350 |
|
200 |
550 |
1035 |
400 |
|
250 |
650 |
1050 |
560 |
|
300 |
750 |
1470 |
640 |
|
350 |
850 |
- |
- |
|
400 |
950 |
- |
- |
|
500 |
1150 |
- |
- |
|
600 |
1350 |
- |
-
|
|
