  产品详细信息:

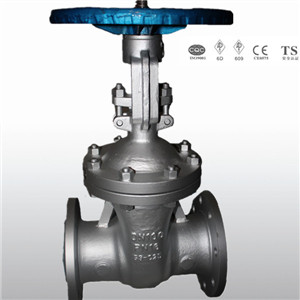

国标铸钢闸阀

                                                                                                                          产品结构特点

法兰连接铸钢闸阀适用于公称压力PN1.6~42.0MPa,工作温度≤600℃的石油、化工、火力电站等各种工况的管路上,切断或接通管路介质。

其主要结构特点

1、设计制造严格按照GB/T12234标准。产品结构合理、密封可靠、性能优良、造型美观。
2、密封面堆焊Co基硬质合金,耐磨、耐蚀、抗擦伤性能好,使用寿命长。
3、阀杆经调质及表面氮化处理,有良好的抗腐蚀性及抗擦伤性。
4、公称压力≥15.0MPa中腔采用自密封式结构,密封性能随压力升高而增强,保证了密封性能。
5、阀门设有倒密封结构,密封可靠。
6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

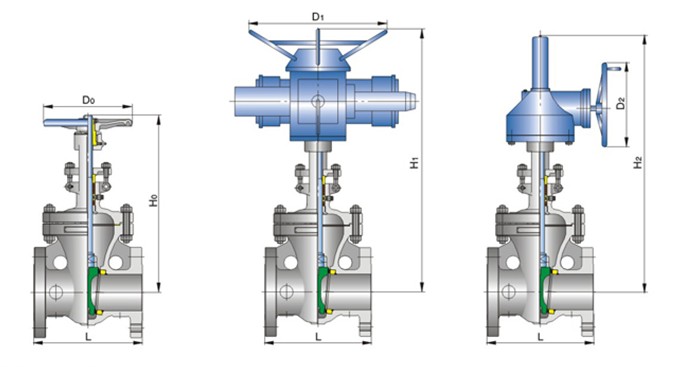

主要连接尺寸
压力 DN(mm) L Ho Do
PN1.6 15 130 170 120
20 150 190 140
25 160 205 160
32 180 270 180
40 200 310 200
50 250 358 240
65 265 373 240
80 280 435 280
100 300 500 300
125 325 614 320
150 350 674 360
200 400 818 400
250 450 969 450
300 500 1145 560
350 550 1280 640
400 600 1452 640
450 650 1541 720
500 700 1676 720
600 800 1874 800
700 900 - -
800 1000 - -
900 1100 - -
1000 1200 - -
压力 DN(mm) L Ho Do
PN2.5 15 130 170 120
20 150 190 140
25 160 205 160
32 180 270 180
40 200 310 200
50 250 358 240
65 265 373 240
80 280 435 280
100 300 500 300
125 325 614 320
150 350 674 360
200 400 818 400
250 450 969 450
300 500 1145 560
350 550 1280 640
400 600 1452 640
450 650 1541 720
500 700 1676 720
600 800 1874 800
700 900 - -
800 1000 - -
900 1100 - -
1000 1200 - -
压力 DN(mm) L Ho Do
PN4.0 15 130 135 120
20 150 190 140
25 160 205 160
32 180 270 180
40 200 310 200
50 250 371 280
65 280 391 280
80 310 455 320
100 350 551 360
125 400 628 400
150 450 708 400
200 550 885 460
250 650 906 560
300 750 1203 640
350 850 1341 640
400 950 1492 720
500 1150 - -
600 1350 - -
700 1450 - -
800 1650 - -
压力 DN(mm) L Ho Do
PN6.4 15 170 140 100
20 190 140 100
25 210 215 180
32 230 270 180
40 240 345 200
50 250 470 200
65 280 520 250
80 310 570 300
100 350 700 300
125 400 780 350
150 450 850 350
200 550 1035 400
250 650 1050 560
300 750 1470 640
350 850 - -
400 950 - -
500 1150 - -
600 1350 - -
