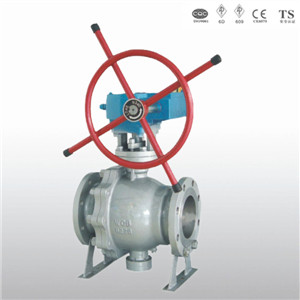

蜗轮传动卸灰球阀
产品简介：
Q347F蜗轮传动卸灰球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
工作原理：
Q347F蜗轮传动卸灰球阀只需要旋转90度的操作和很小的转动力矩就能关闭严密。卸灰球阀完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维护，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。 |
 |
产品特点：
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
|
公称通径DN |
主要外形和连接尺寸（mm） |
|
L |
D |
D1 |
D2 |
b |
z-￠d |
H |
H1 |
w |
WT（kg） |
|
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
177 |
120 |
|
15 |
|
|
65 |
191 |
180 |
145 |
120 |
18 |
4-18 |
190 |
140 |
|
19 |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
210 |
150 |
|
27 |
|
|
100 |
229 |
215 |
180 |
155 |
20 |
8-18 |
235 |
172 |
|
38 |
|
|
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
350 |
215 |
|
58 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
530 |
250 |
|
81 |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
620 |
290 |
600 |
140 |
|
|
250 |
533 |
405 |
355 |
320 |
30 |
12-25 |
650 |
320 |
600 |
160 |
|
|
300 |
610 |
460 |
410 |
375 |
30 |
12-25 |
780 |
360 |
600 |
205 |
|
|
350 |
686 |
520 |
470 |
435 |
34 |
16-25 |
790 |
395 |
800 |
260 |
|
|
400 |
762 |
580 |
525 |
485 |
36 |
16-30 |
920 |
450 |
800 |
390 |
|
|
450 |
864 |
640 |
585 |
545 |
40 |
20-30 |
970 |
490 |
800 |
510 |
|
|
500 |
914 |
705 |
650 |
608 |
44 |
20-34 |
1100 |
530 |
800 |
750 |
|
|
600 |
1067 |
840 |
770 |
718 |
48 |
20-41 |
1150 |
590 |
800 |
1200 |
|
|
700 |
1245 |
910 |
840 |
788 |
50 |
24-41 |
1850 |
700 |
800 |
2100 |
|
|
