  产品详细信息:

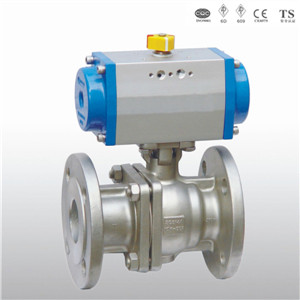

气动法兰球阀

产品简介:

     Q641F气动法兰球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。

工作原理:
      气动法兰球阀是由GT型、AT型气动活塞式气缸和呈90°旋转的球阀直接组合而成。当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动,反之既呈现通孔,使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度就能使球阀瞬间关闭严密,执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能,便于维修更换,便于管路的封闭。

产品特点:
1.齿轮式双活塞,输出力矩大,体积小。
2.气缸选用铝金材料,重量轻、外形美观。
3.可在顶部、底部安装手动操作机构。
4.齿条式连接可调节开启角度、额定流量。
5.执行器可选带电讯号反馈指示及各类附件以实现自动化操作(可选防爆)。
6.IS05211标准连接为产品的安装更换提供了方便。
7.两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

执行机构
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。


执行标准
设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
检验主试验:JB/T 9092、API 598。

性能规范

公称通径mm
DN15-DN300
材料代号
C
P
R
主要零件
阀 体
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
球 体
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
阀 杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
密封圈
增强聚四氟乙烯 对位聚苯
填 料
聚四氟乙烯 柔性石墨
适用工况
适用介质
蒸汽、水、油品
硝酸类
醋酸类
适用温度
-28℃ - 300℃
执行器
型 号
DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力
0.4-0.7MPa

试验压力
(Mpa)
公称压力(Mpa)
压力级(class)
JIS(Mpa)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
强度试验
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封试验
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
气密试验
0.5~0.7

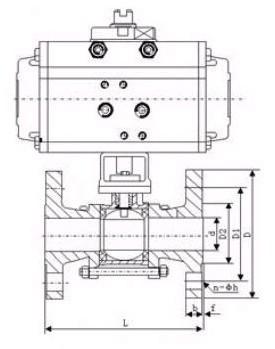

安装尺寸表
公称通径
DN(mm)
尺 寸(mm)
执 行 器 型 号
1.6MPa
2.5MPa
4.0MPa
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
可选配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列执行器

以上选配仅供参考具体

选区用根据实际要求
15
130
95
65
14
4-14
130
95
65
16
4-14
130
130
65
16
4-14
20
140
105
75
14
4-14
130
105
75
16
4-14
150
150
75
16
4-14
25
150
115
85
14
4-14
140
115
85
16
4-14
160
160
85
16
4-14
32
165
135
100
16
4-18
165
135
100
18
4-18
180
180
100
18
4-18
40
180
145
110
16
4-18
165
145
110
18
4-18
200
200
110
18
4-18
50
200
160
125
16
4-18
203
160
125
20
4-18
230
230
125
20
4-18
65
220
180
145
18
4-18
222
180
145
22
8-18
290
290
145
22
8-18
80
250
195
160
20
8-18
241
195
160
22
8-18
310
310
160
22
8-18
100
280
215
180
20
8-18
305
230
190
24
8-23
350
350
190
24
8-23
125
320
245
210
22
8-18
356
270
220
28
8-25
400
270
220
28
8-25
150
360
280
240
24
8-23
394
300
250
30
8-25
480
300
250
30
8-25
200
400
335
295
28
12-23
457
360
310
34
12-25
600
375
320
38
12-30


相关下载资料
点击下载
(File Size:)
