适用标准

1、设计和制造标准根据：BS5351 MSS SP-118;
2、连接端根据：
1）承插焊根据：ANSI B16.11;JB/T1751
2）螺纹端根据：ANSI B16.11;JB/T1751

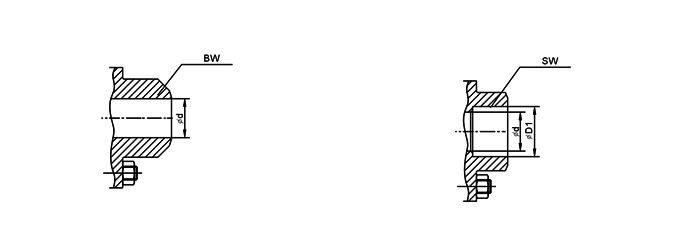

3）对焊端根据：ANSI B16.25;JB/T12224
4）法兰端根据：ANSI B16.5;JB79
3、检验与试验根据：API 598;GB/T13927;JB/T9092

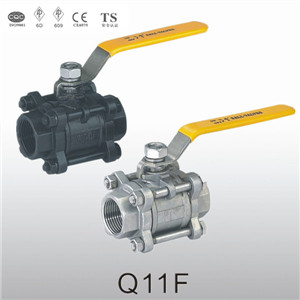

4、结构特征：三片式螺栓连接
5、材料标准根据：ANSI/ASTM
6、阀体主要材料：A105;LF2;F304(L);F316(L);F51






序号

零件名称

材质

1

阀体 Body

A105

A304

2

密封圈 Sealing Ring

APTFE & PEEK

3

球体 Ball

F6

F304

4

阀杆 Stem

410

304

5

O型圈 O-ring

VITON

6

垫片 Gasket

PTFE

7

螺栓 Bolt

B7

B8

8

螺母 Nut

2H

8

9

薄型螺母 Flat nut

8

FP

1/4

3/8

1/2

3/4

1

1¹/4

1/2

2

L

92

92

92

111

127

140

152

152

d Cl800
CL1500

6
6

9
9

13
13

19
18

25
23

32
28

38
35

49
49

H

70

70

70

80

80

105

105

115

W

125

125

125

215

215

250

250

290

重量 (Kg) Weight(Kg)

2.5
2.5

2.4
2.4

2.3
2.5

3.4
3.7

6.4
5.8

6.4
6.8

11
11.5

13
13.7
