  产品详细信息:

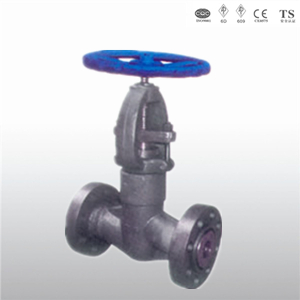

锻钢自密封截止阀
应用规范:

1、设计制造:API602、BS5352、ASME B16.34
2、连接端尺寸:
⑴承插口尺寸:ANSI B16.11、JB/T1751
⑵螺纹端尺寸:ANSI B1.20.1、JB/T7306
⑶对焊端尺寸:ANSI B16.25、JB/T12224
⑷法兰端尺寸:ANSI B16.5、JB79
3、阀门检验和试验:API598、GB/T13927、JB/T9092
4、结构特征:螺栓连接阀盖和明杆支架
                          或焊接阀盖和明杆支架
5、材料按ANSI/ASTM的规定
6、主体材料:A105、LF2、F5、F11、F22、304(L)、316(L)、F347、F321、F51 etc.



锻钢自密封截止阀900Lb~2500Lb

标准材质明细表

序号
零件名称
CS to ASTM AS to ASTM
SS to ASTM
Ttpe A105 Type A182 F22 Type A182 304(L) A182 F316(L)
1
阀体
A105 A182 F22 A182 F304(L) A182 F316(L)
2
阀瓣
A276 420 A276 304 A276 304(L) A276 316(L)
3
阀杆
A182 F6 A182 F304 A182 F304(L) A182 F316(L)
4
密封螺母
A105 A182 F304 A182 F304(L) A182 F316(L)
5
密封圈
A182 F304L A182 F316L
6
阀盖
A105 A182 F22       A182 F304(L)            A182 F316(L)
7
销钉
A276 420 A182 F304
8
垫圈
A105 A182 F22       A182 F304(L)            A182 F316(L)
9
提升螺母
A194 2H A194 4 A194 8 A194 8M
10
填料
柔性石墨 PTFE
11
手轮
A276 420 A182 F304
12
填料压板
A216 WCB A351 CF8
13
填料压板
A193 B7 A193 B16 A193 B8 A193 B8M
14
螺母
A194 2H A194 4 A194 8 A194 8M
15
阀杆螺母
A276 410
16
手轮
A197
17
铭牌
SS
18
螺母
A194 2H A194 4 A194 8 A194 8M
适用介质
水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃~425℃ -29℃~550℃ -29℃~180℃
注意:客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;


尺寸(mm)和重量(kg)
NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RTJ) 900Lb~1500Lb 216 229 254 279 305 368
2500Lb 264 273 308 349 384 451
H(开) 900Lb~1500Lb 318 318 318 398 408 524
2500Lb 333 333 333 410 420 524
W 160 160 180 200 250 280
重量 900Lb~1500Lb 15.5 16.9 18.9 28.9 34.3 52.8
2500Lb 18.0 20.5 23.0 36.1 45.0 81.5
