产品详细信息:

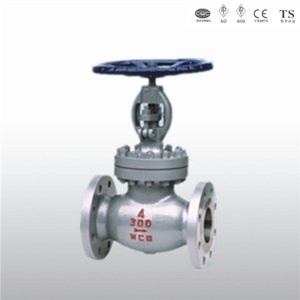

法兰式截止阀

美标法兰式截止阀

公称通径：DN50-DN400,
压力等级：150LBS~1500LBS,
材质：WCB,WCC,LCB,LCC,WC6,WC9,CF8,CF8M等
截止阀是在管道中用来调节流量的阀门，不仅开闭过程中密封面之间摩擦力小，比较耐用，而且结构简单，制造容易，维修方便.

采用标准：

设计制造：铸钢截止阀按照BS 1873 and ASME B16.34
检验和试验：API 598
法兰连接：ASME B16.5
对焊端：ASME B16.25
结构长度：ASME B16.10
温压等级：ASME B16.34

操作形式：
一般情况下采用手轮驱动或者齿轮传动方法，可根据用户需要采用链轮传动或者电动装置。

阀体和阀盖连接形式：
Class150～Class900采用拴接阀盖；Class1500～Class2500采用自压密封式阀盖。

阀盖垫片形式：
Class150截止阀采用不锈钢石墨复合垫片；Class300截止阀采用不锈钢石墨缠绕垫片；Class600截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；Class900截止阀可采用金属环垫片；Class1500～Class2500截止阀采用自密封金属环。

填料密封：
通常采用柔性石墨作为填料材料，可根据用户需求提供PTFE或者复合填料材料。填料与填料函接触的表面粗糙3.2μm,可以保证阀杆与填料接触面接合紧密但是旋转自如，经过精密的机械加工的阀杆密封面粗糙度0.8μm可以保证阀杆可靠的密封。

截止阀结构特点：
拴接阀盖，明杆支架和升降式阀杆金属密封面。

主要零件名称及材料

NO	Parts Name	Materials
NO	Parts Name	WCB/Trim1	WCB/Trim5	WCB/Trim8	CF8/304	CF8M/316
1	Body	ASTM A216 WCB	ASTM A216 WCB	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF8M
2	Seat ring	A105+13Cr	A105+STL	A105+STL	ASTM A351 CF8	ASTM A351 CF8M
3	Disc	ASTM A216 WCB+13Cr	ASTM A216 WCB+STL	ASTM A216 WCB+13Cr	ASTM A351 CF8	ASTM A351 CF8M
4	Stem	ASTMA182 F6a	ASTMA182 F6a	ASTMA182 F6a	ASTM A182 F304	ASTM A182 F316
5	Disc nut	ASTM A216 WCB	ASTM A216 WCB	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF8M
6	Bonnet nut	ASTM A194 2H	ASTM A194 2H	ASTM A194 2H	ASTM A194 8	ASTM A194 8M
7	Bonnet bolt	ASTM A193 B7	ASTM A193 B7	ASTM A193 B7	ASTM A193 B8	ASTM A193 B8M
8	Gasket	304 sheet+Graphite	304 sheet+Graphite	304 sheet+Graphite	304+Graphite	316+Graphite
9	Backseat bushing	ASTM A182 F6a	ASTM A182 F6a	ASTM A182 F6a	ASTM A351 CF8	ASTM A351 CF8M
10	Bonnet	ASTM A216 WCB	ASTM A216 WCB	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF8M
11	Packing	Graphite	Graphite	Graphite	Graphite	Graphite
12	Eyebolt Pin	ASTM A36	ASTM A36	ASTM A36	304ss	316ss
13	Gland eyebolt	ASTM A193 B7	ASTM A193 B7	ASTM A193 B7	ASTM A193 B8	ASTM A193 B8M
14	Gland	ASTM A182 F6a	ASTM A182 F6a	ASTM A182 F6a	ASTM A182 F304	ASTM A182 F316
15	Gland flange	ASTM A216 WCB	ASTM A216 WCB	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF8M
16	Eyebolt nut	ASTM A194 2H	ASTM A194 2H	ASTM A194 2H	ASTM A194 8	ASTM A194 8M
17	Stem nut	ASTM A439 D2	ASTM A439 D2	ASTM A439 D2	ASTM A439 D2	ASTM A439 D2
18	Hand wheel	Ductile lron	Ductile lron	Ductile lron	Ductile lron	Ductile lron
19	Hand wheel nut	Carbon steel	Carbon steel	Carbon steel	Carbon steel	Carbon steel

注：1、上表仅列出了磅级及K级铸钢闸阀零部件材料的最常用配置，根据用户要求或阀门实际使用工况，我公司可以提供其他多种不同的零部件材料配置。
2、驱动方式可根据客户要求，采用手轮、齿轮或电装。

主要连接尺寸

压力	Size		Dimensions(mm)
	NPS	DN	L		B	D	G	f	K	Z-φd	C	A
	NPS	DN	RF	BW	B	D	G	f	K	Z-φd	C	A
150LB	2	50	203	203	51	152	91.9	1.6	120.7	4-19.1	15.8	63
	2½	65	216	216	64	178	104.6	1.6	139.7	4-19.1	17.5	75
	3	80	241	241	76	191	127	1.6	152.4	4-19.1	19.1	91
	4	100	292	292	102	229	157.2	1.6	190.5	8-19.1	23.9	117
	6	150	406	406	152	279	215.9	1.6	241.3	8-22.2	25.4	172
	8	200	495	495	203	343	269.7	1.6	298.5	8-22.2	28.4	223
	10	250	622	622	254	406	323.9	1.6	362	12-25.4	30.2	278
	12	300	699	699	305	483	381	1.6	431.8	12-25.4	31.8	329
	14	350	787	787	337	533	412.8	1.6	476.2	12-28.6	35.1	362
	16	400	914	914	387	597	469.9	1.6	539.8	16-28.6	36.6	413

压力	Size		Dimensions(mm)
	NPS	DN	L			B	D	G	f	K	Z-φd	C	RTJ				A
	NPS	DN	RF	RTJ	BW	B	D	G	f	K	Z-φd	C	Y	P	E	F	A
300LB	2	50	267	283	267	51	165	91.9	1.6	127	8-19.1	22.4	108	82.55	7.92	11.91	63
	2½	65	292	308	292	64	191	104.6	1.6	149.2	8-22.2	25.4	127	101.6	7.92	11.91	75
	3	80	318	333	318	76	210	127	1.6	168.3	8-22.2	28.4	146	123.82	7.92	11.91	91
	4	100	356	371	356	102	254	157.2	1.6	200.2	8-22.2	31.8	175	149.22	7.92	11.91	117
	6	150	445	460	445	152	318	215.9	1.6	269.8	12-22.2	36.6	241	211.12	7.92	11.91	172
	8	200	559	575	559	203	381	269.7	1.6	330.2	12-25.4	41.1	302	269.88	7.92	11.91	223
	10	250	622	638	622	254	445	323.9	1.6	387.4	16-28.6	47.8	356	323.85	7.92	11.91	278
	12	300	711	727	711	305	521	381	1.6	450.9	16-31.8	50.8	413	381	7.92	11.91	329

压力	Size		Dimensions(mm)
	NPS	DN	L			B	D	G	f	K	Z-φd	C	RTJ				A
	NPS	DN	RF	RTJ	BW	B	D	G	f	K	Z-φd	C	Y	P	E	F	A
600LB	2	50	292	295	292	51	165	91.9	6.4	127	8-19.1	25.4	108	82.55	7.92	11.91	63
	2½	65	330	333	330	64	191	104.6	6.4	149.2	8-22.2	28.4	127	101.6	7.92	11.91	75
	3	80	356	359	356	76	210	127	6.4	168.3	8-22.2	31.8	146	123.82	7.92	11.91	91
	4	100	432	435	432	102	273	157.2	6.4	215.9	8-25.4	38.1	175	149.22	7.92	11.91	117
	6	150	559	562	559	152	356	215.9	6.4	292.1	12-28.6	47.8	241	211.12	7.92	11.91	172
	8	200	660	663	660	200	419	269.7	6.4	349.2	12-31.8	55.6	302	269.88	7.92	11.91	223
	10	250	787	790	787	248	508	323.9	6.4	461.8	16-34.9	63.5	356	323.85	7.92	11.91	278
	12	300	838	841	838	298	559	381	6.4	489	20-34.9	66.5	413	381	7.92	11.91	329

压力	Size		Dimensions(mm)
	NPS	DN	L			B	D	G	f	K	Z-φd	C	RTJ				A
	NPS	DN	RF	RTJ	BW	B	D	G	f	K	Z-φd	C	Y	P	E	F	A
900LB	2	50	368	371	368	48	216	91.9	6.4	165.1	8-25.4	38.1	124	95.25	7.92	11.91	63
	2½	65	419	422	419	57	244	104.6	6.4	190.5	8-28.6	41.1	137	107.95	7.92	11.91	75
	3	80	381	384	381	73	241	127	6.4	190.5	8-25.4	38.1	156	123.82	7.92	11.91	91
	4	100	457	460	457	98	292	157.2	6.4	235	8-31.8	44.5	181	149.22	7.92	11.91	117
	6	150	610	613	610	146	381	215.9	6.4	317.5	12-31.8	55.6	241	211.12	7.92	11.91	172
	8	200	737	740	737	190	470	269.7	6.4	393.7	12-38.1	63.5	308	269.88	7.92	11.91	223
	10	250	838	841	838	238	546	323.9	6.4	469.9	16-38.1	69.9	362	323.85	7.92	11.91	278
	12	300	965	968	965	283	610	381	6.4	533.4	20-38.1	79.2	419	381	7.92	11.91	329

压力	Size		Dimensions(mm)
	NPS	DN	L			B	D	G	f	K	Z-φd	C	RTJ				A
	NPS	DN	RF	RTJ	BW	B	D	G	f	K	Z-φd	C	Y	P	E	F	A
1500LB	2	50	368	371	368	48	216	91.9	6.4	165.1	8-25.4	38.1	124	95.25	7.92	11.91	63
	2½	65	419	422	419	57	244	104.6	6.4	190.5	8-28.6	41.1	137	107.95	7.92	11.91	75
	3	80	470	473	470	70	267	127	6.4	203.2	8-31.8	47.8	168	136.52	7.92	11.91	91
	4	100	546	549	546	92	311	157.2	6.4	241.3	8-34.9	53.8	194	161.92	7.92	11.91	117
	6	150	705	711	705	137	394	215.9	6.4	317.5	12-38.1	82.6	248	211.12	9.52	13.49	172
	8	200	832	842	832	178	483	269.7	6.4	393.7	12-44.5	91.9	318	269.88	11.13	16.66	223
	10	250	991	1000	991	222	584	323.9	6.4	482.6	12-50.8	108	371	323.85	11.13	16.66	278
	12	300	1130	1146	1130	264	673	381	6.4	571.5	16-54	124	438	381	14.27	23.01	329

压力	Size		Dimensions(mm)
	NPS	DN	L			B	D	G	f	K	Z-φd	C	RTJ				A
	NPS	DN	RF	RTJ	BW	B	D	G	f	K	Z-φd	C	Y	P	E	F	A
2500LB	2	50	451	454	451	38	235	91.9	6.4	171.5	8-28.6	50.8	50.8	101.6	7.92	11.91	63
	2½	65	508	514	508	48	267	104.6	6.4	196.9	8-31.8	57.2	57.2	111.12	9.52	13.49	75
	3	80	578	584	578	57	305	127	6.4	228.6	8-34.9	66.5	66.5	127	9.52	13.49	91
	4	100	673	683	673	73	356	157.2	6.4	273.1	8-41.3	76.2	76.2	157.18	11.13	16.66	117
	6	150	914	927	914	111	483	215.9	6.4	368.3	8-54	108	108	228.6	12.7	19.84	172
	8	200	1022	1038	1022	146	552	269.7	6.4	438.2	12-54	127	127	279.4	14.27	23.01	223
	10	250	1270	1292	1270	184	673	323.9	6.4	539.7	12-66.7	165.1	165.1	342.9	17.48	30.18	278
	12	300	1422	1445	1422	219	762	381	6.4	619.2	12-73	184.2	184.2	406.4	17.48	33.32	329
