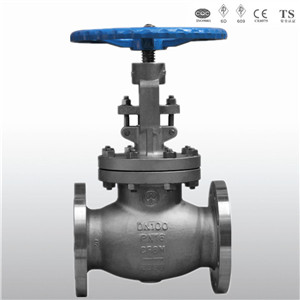

德标截止阀

产品结构特点:

截止阀适用于公称压力PN1.6~16.0Mpa,工作温度≤600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

其主要结构特点有:
1、  产品结构合理、密封可靠、性能优良、造型美观。
2、  密封面堆焊Co基硬质合金,耐磨、耐蚀、抗擦伤性能好,使用寿命长。
3、  阀杆经调质及表面氮化处理,有良好的抗腐蚀性及抗擦伤性。
4、  公称压力≥25.0Mpa中腔采用自密封式结构,密封性能随压力升高而增强,保证了密封性能。
5、  阀门设有倒密封结构,密封可靠。
6、  零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。



产品采用标准:

结构形式:栓接阀盖明杆支架结构
驱动方式:手动、电动
设计标准:GB/T 12235
结构长度:GB/T 12221
连接法兰:GB/T 9113、JB/T 79、HG20592
试验和检验:GB/T 13927、JB/T 9092

主要零件材料:

序号 零件名称 材质
1 阀体 WCB、WC1、WC6、WC9、C5、CF8、CF8M、CF8C、CF3、CF3M
2 阀瓣 25、1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、20Cr1Mo1V、25Cr2MoV
3 阀杆 1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、20Cr1Mo1V、25Cr2MoV
4 阀瓣盖 25、1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、20Cr1Mo1V、25Cr2MoV
5 垫片 柔性石墨+不锈钢
6 阀盖 WCB、WC1、WC6、WC9、C5、CF8、CF8M、CF8C、CF3、CF3M
7 双头螺柱 35CrMoA、0Cr18Ni9、0Cr17Ni12Mo2、25Cr2MoV
8 六角螺母 45、35CrMoA、0Cr18Ni9、0Cr17Ni12Mo2、25Cr2MoV
9 填料 柔性石墨
10 填料压盖 WCB、CF8、CF8M、CF8C、CF3、CF3M
11 阀杆螺母 铜合金
12 手轮 ASTM A47-32510




主要外形尺寸及重量
PN DN(MM) L H W 重量(kg)
1.6 15 130 218 120 5.3
20 150 260 140 7.2
25 160 275 160 7.5
32 180 282 180 8.7
40 200 332 200 12.4
50 230 350 240 14
65 290 405 280 22.5
80 310 360 280 29.5
100 350 412 320 34
125 400 462 360 80
150 480 510 400 95
200 600 715 400 178
250 650 789 450 438
300 750 925 500 650
2.5 15 130 218 120 5.5
20 150 260 140 7.4
25 160 275 160 7.8
32 180 282 180 8.7
40 200 332 200 12.4
50 230 350 240 15
65 290 405 280 24.5
80 310 360 280 31
100 350 412 320 36
125 400 462 360 88
150 480 510 400 98
200 600 715 400 183
250 650 789 450 443
300 750 925 500 654
4.0 15 130 235 120 5.9
20 150 278 140 7.5
25 160 288 160 8
32 180 305 180 8.9
40 200 358 200 12.5
50 230 378 240 15.2
65 290 408 280 24.6
80 310 435 320 32
100 350 482 360 40
125 400 555 400 90
150 480 613 400 105
200 600 725 400 189
6.4 15 170 218 140 10.2
20 190 260 160 13.5
25 210 275 180 15
32 230 325 200 20
40 260 360 240 25
50 300 410 280 36
65 340 450 320 47
80 380 485 360 55
100 430 535 400 123
125 500 630 400 130
150 550 650 450 155
200 650 810 500 285
10.0 15 170 220 120 10.5
20 190 260 140 14
25 210 275 160 15.5
32 230 325 180 21
40 260 360 200 26.5
50 300 415 240 27
65 340 455 280 49
80 380 485 280 56
100 430 538 320 125
125 500 635 360 134
150 550 650 400 158
200 650 812 400 288
16.0 15 170 220 140 12.5
20 190 262 160 15.5
25 210 275 180 18
32 230 326 200 22
40 260 362 240 35
50 300 417 250 53
65 340 455 320 72
80 380 485 400 101
100 430 540 450 120
125 500 - - -
150 550 - - -
200 650 - - -
