  产品详细信息:

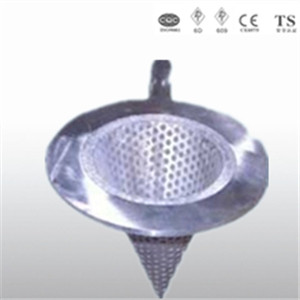

尖顶、平顶锥形过滤器

 锥形过滤器
     锥形过滤器又称为临时过滤器,顾名思义其外形为椎体,属于管道粗过滤系列。其形式简单,去除管道内介质中的杂质是设备正常工作及运转,达到稳定的工艺过程,保证设备安全生产。
其原理为流体进入滤筒后,其杂质被阻拦,而清洁的流体流出出口,当需要清洗时,只需卸下锥形滤筒,清洗后装入即可,
锥形过滤器特点:主要用于管线开车之前,安装在管道两法兰之间,设备简单、可靠、方便、适用广泛。
锥形过滤器分为:尖底锥形过滤器、平底锥形过滤器

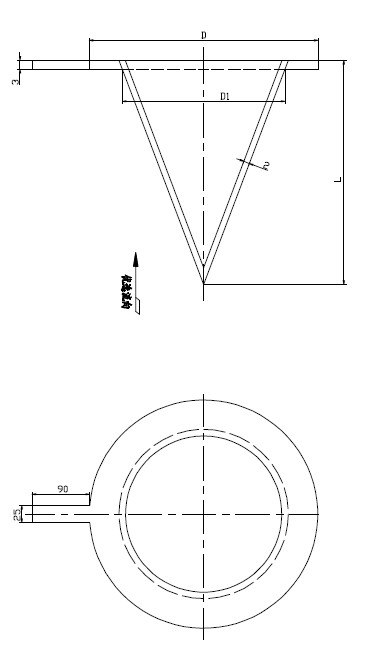

尖顶锥形过滤器

主要尺寸PN1.6-10.0Mpa  壳体材料:SS


公称通径DN 结构尺寸(mm) 有效过滤面积(m²)
D D1 L
40 92 30 100 0.00095
50 107 44 115 0.00162
65 127 58 140 0.0026
80 146 68 165 0.00359
100 190 90 218 0.0062
125 237 114 265 0.0097
150 262 140 330 0.0148
200 316 188 430 0.026
250 396 238 535 0.041
300 453 288 635 0.0589

注:1、L为150%开孔面积数值。
2、D值的确定、DN40按管表号Sch80,DN50-300按管表号Sch40。
3、钻孔开孔面积40%,滤网规格由用户选定。

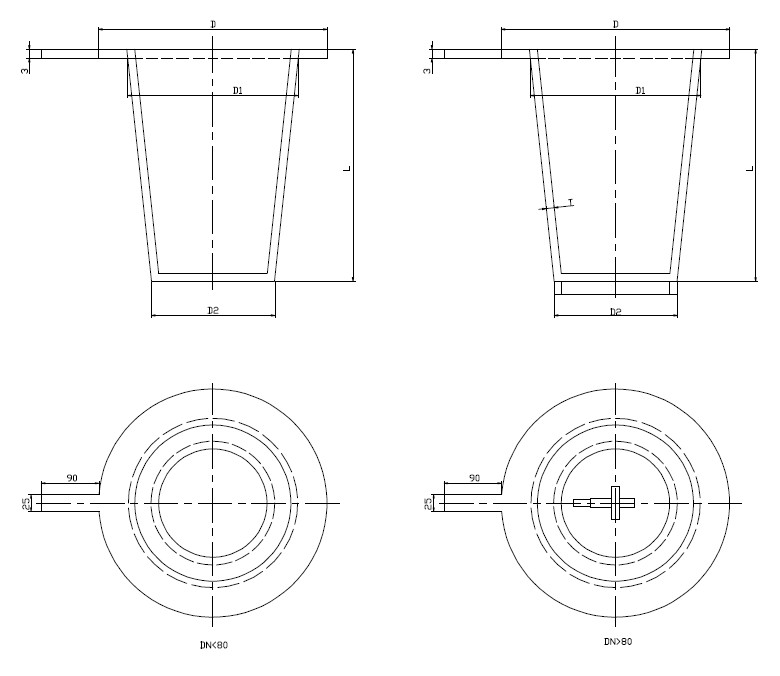

平顶锥形过滤器

主要尺寸PN1.6-10.0Mpa  壳体材料:SS


公称通径DN 结构尺寸(mm) 有效过滤面积(m²)
D D1 D2 T L
40 92 30 20 2 65 0.00165
50 107 44 32 2 65 0.00295
65 127 58 38 2 80 0.00454
80 146 68 50 2 90 0.00621
100 190 90 64 2 115 0.01129
125 237 114 82 2 140 0.01274
150 262 140 102 2 165 0.01425
200 316 188 144 2 215 0.02579
250 396 238 184 2 255 0.03926
300 453 288 226 2 305 0.0576
350 488 316 258 3 330 0.07014
400 561 366 298 3 355 0.08842
450 609 414 344 3 380 0.10955
500 679 464 382 3 430 0.13774
600 786 564 458 3 510 0.19766

注:1、L为150%开孔面积数值。
    2、钻孔开孔面积40%,滤网规格由用户选定。
