GCQ型自洁式水过滤器

简介
GCQ型自洁式水过滤器适用于造纸、钢铁、化工、发电和环保等需连续用水的场合，用于滤除水体中的固态颗粒和杂质，确保其后续或终端设备能顺利运行，是一种先进、高效、环保节能且易操作的全自动过滤装置。

结构特点

GCQ型自清洗式水过滤器由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显著缩小了过滤器的体积，下腔内安装有反冲洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，最后从出口送出。

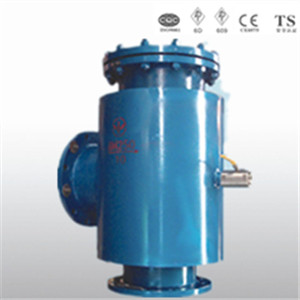

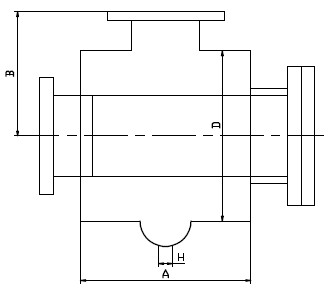

                             GCQ直角型自洁式水过滤器

主要外形和连接尺寸
公称通径DN 参考流量（m³/h) 尺寸（mm)
A D B H
50 5-7 340 159 150 25
65 8-11 390 159 160 25
80 15-20 440 219 200 25
100 25-35 490 273 230 25
125 45-60 560 325 260 40
150 60-85 640 377 290 40
200 90-130 730 426 320 40
250 150-250 820 470 350 50
300 250-400 930 500 380 50
350 450-650 1060 600 440 50
400 650-900 1200 700 500 65
450 900-1100 1310 800 560 65
500 1150-1500 1420 900 620 65
550 1300-1700 1510 1000 610 80
600 1600-2000 1570 1000 640 80
650 1900-2300 1660 1100 700 80
700 2200-2700 1710 1100 700 80

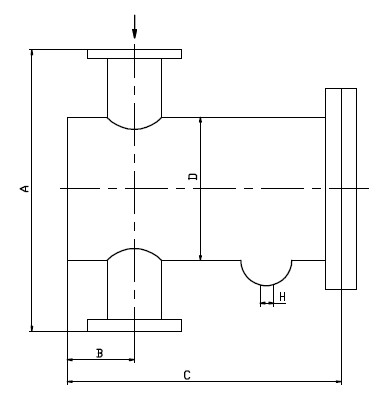

                         GCQ型垂直进口自洁式水过滤器

主要外形和连接尺寸
公称通径DN 参考流量（m³/h) 尺寸（mm)
A D B C H
50 5-7 320 159 130 500 25
65 8-11 380 219 150 550 25
80 15-20 440 273 175 600 25
100 25-35 520 325 210 680 25
125 45-60 580 377 235 760 40
150 60-85 640 426 280 850 40
200 90-130 720 470 300 950 40
250 150-250 780 500 360 1050 50
300 250-400 980 600 400 1200 50
350 450-650 1000 700 460 1350 50
400 650-900 1120 800 515 1500 65
450 900-1100 1240 900 580 1600 65
500 1150-1500 1340 1000 610 1780 65
550 1300-1700 1340 1000 640 1830 80
600 1600-2000 1440 1100 690 1940 80
650 1900-2300 1440 1100 720 2050 80
700 2200-2700 1540 1200 760 2150 80
