  产品详细信息:

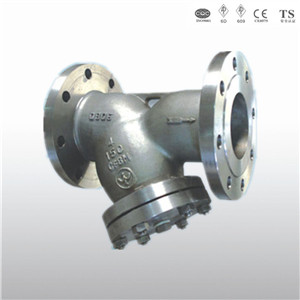

美标法兰Y型过滤器

标准

设计和制造:ASME B16.34

检验和试验:API 598

兰连接尺寸:ASME B16.5 、ASME B16.47 A

对焊接:ASME B16.25

结构长度:ASME B16.10

温压等级:ASME B16.34


过滤器特点和说明

过滤器是从流体中分离固定颗粒杂质,提高产品纯度,保护设备(压缩机、泵、仪表等)安全工作的产品。




主要技术参数
工作温度(℃):碳钢:-30~380℃,不锈钢:-80~450℃
工作压力(Mpa):0.6~5.0Mpa
壳体材质:WCB、A105、SS304、SS304L、SS316、SS316L等
密封材质:耐油石棉橡胶、丁腈橡胶、聚四氟乙烯、软性石墨+SS
过滤滤芯材质:滤框滤网均为不锈钢
过滤网:18~480目,可按用户要求确定
壳体测试与试验:ISO5208


适用的物料

1、  化工、石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等。
2、  化工生产中的腐蚀性物料,如:烧碱、浓硫酸、碳酸、醋酸、脂酸等
3、  制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂
4、  轻工食品,制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等

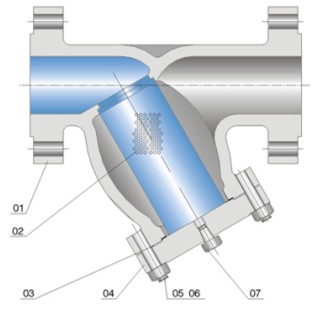

主要零部件材料
NO Parts Name Material
1 阀体 ASTMA216 WCB ASTMA351 CF8 ASTMA351 CF3 ASTMA351 CF8M ASTMA351 CF3M
2 过滤网 SS304 SS304 SS304L SS316 SS316L
3 垫片 Graphite Or Graphite+Stainless Steel(304、304L、316、316L)
4 阀盖 A105 A182 F304 A182 F304L A182 F316 A182 F316L
5 螺栓 A193 B7 A193 B8 A193 B8 A193 B8M A193 B8M
6 螺母 A194 2H A194 8 A194 8 A194 8M A194 8
7 排污塞 A193 B7 A193 B8 A193 B8 A193 B8M A193 B8M

注:表中所有列为通用情况下主要零件材料,我们可以根据用户要求提供不同工况下的材质产品。

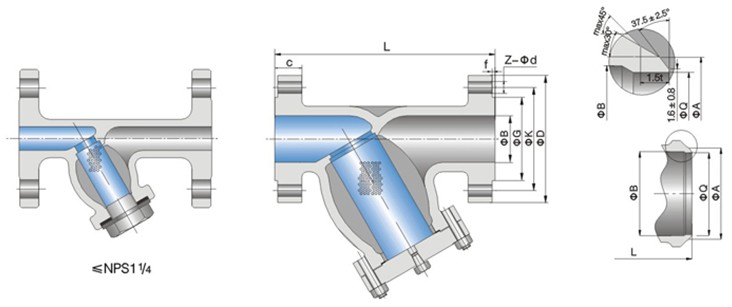

主要连接尺寸
压力 口径 尺寸(mm)
NPS DN L B D G f K Z-φd C A
RF BW
150LB 1/2 15 108 - 13 89 35.1 1.6 60.3 4-15.9 9.7 -
3/4 20 117 - 19 99 42.9 1.6 69.9 4-15.9 10.4 -
1 25 127 127 25 108 50.8 1.6 79.3 4-15.9 11.2 35
1-1/4 32 140 140 32 117 63.5 1.6 88.9 4-15.9 12.7 45
1-1/2 40 165 165 38 127 73.2 1.6 98.6 4-15.9 14.2 52
2 50 203 203 49 152 91.9 1.6 120.7 4-19.1 15.8 63
65 216 216 62 178 104.6 1.6 139.7 4-19.1 17.5 75
3 80 241 241 74 191 127 1.6 152.4 4-19.1 19.1 91
4 100 292 292 100 229 157.2 1.6 190.5 8-19.1 23.9 117
6 150 356 356 150 279 215.9 1.6 241.3 8-22.2 25.4 172
8 200 495 495 201 343 269.7 1.6 298.5 8-22.2 28.4 223
10 250 622 622 252 406 323.9 1.6 362 12-25.4 30.2 278
12 300 699 699 303 483 381 1.6 431.8 12-25.4 31.8 329
14 350 787 787 334 533 412.8 1.6 476.2 12-28.6 35.1 362
16 400 864 864 385 597 469.9 1.6 539.8 16-28.6 36.6 413
18 450 978 978 436 635 533.4 1.6 577.9 16-31.8 39.6 464
20 500 978 978 487 699 584.2 1.6 635 20-31.8 42.9 516
24 600 1295 1295 589 813 692.2 1.6 749.3 20-34.9 47.8 619
26 650 1295 1295 633 870 749.3 1.6 806.5 24-34.9 68.3 670
28 700 1448 1448 684 927 800.1 1.6 863.6 28-34.9 71.4 721
30 750 1524 1524 735 984 857.3 1.6 914.4 28-34.9 74.7 772
36 900 1965 1965 874 1168 1022.4 1.6 1085.9 32-41.3 90.4 927

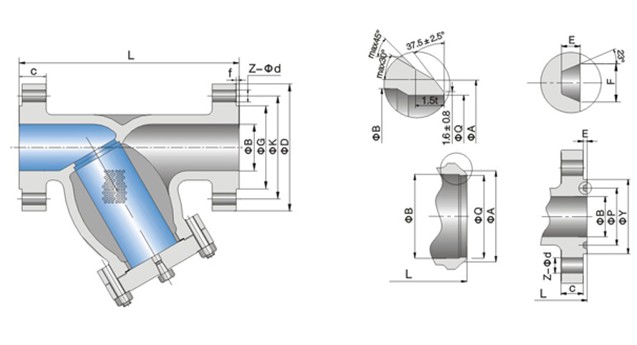

主要连接尺寸
压力 口径 尺寸(mm)
NPS DN L B D G f K Z-φd C RTJ A
RF RTJ BW Y P E F
300LB 1/2 15 152 164 - 13 95 35.1 1.6 66.5 4-15.9 14.2 51 34.14 5.56 7.14 -
3/4 20 178 191 - 19 117 42.9 1.6 82.6 4-19.1 15.7 63.5 42.88 6.35 8.74 -
1 25 203 216 203 25 124 50.8 1.6 88.9 4-19.1 17.5 70 50.8 6.35 8.74 35
1-1/4 32 216 229 216 32 133 63.5 1.6 98.6 4-19.1 19.1 79.5 60.32 6.35 8.74 45
1-1/2 40 229 241 229 38 155 73.2 1.6 114.3 4-22.2 20.6 90.5 68.27 6.35 8.74 52
2 50 267 283 267 49 165 91.9 1.6 127 8-19.1 22.4 108 82.55 7.92 11.91 63
65 292 308 292 62 191 104.6 1.6 149.2 8-22.2 25.4 127 101.6 7.92 11.91 75
3 80 318 333 318 74 210 127 1.6 168.3 8-22.2 28.4 146 123.82 7.92 11.91 91
4 100 356 371 356 100 254 157.2 1.6 200.2 8-22.2 31.8 175 149.22 7.92 11.91 117
6 150 445 460 445 150 318 215.9 1.6 269.8 12-22.2 36.6 241 211.12 7.92 11.91 172
8 200 533 549 533 201 381 269.7 1.6 330.2 12-25.4 41.1 302 269.88 7.92 11.91 223
10 250 622 638 622 252 445 323.9 1.6 387.4 16-28.6 47.8 356 323.85 7.92 11.91 278
12 300 711 727 711 303 521 381 1.6 450.9 16-31.8 50.8 413 381 7.92 11.91 329
14 350 838 854 838 334 584 412.8 1.6 514.4 20-31.8 53.8 457 419.1 7.92 11.91 362
16 400 864 879 864 385 648 469.9 1.6 571.5 20-34.9 57.2 508 469.9 7.92 11.91 413
18 450 978 994 978 436 711 533.4 1.6 628.7 24-34.9 60.5 575 533.4 7.92 11.91 464
20 500 1016 1035 1016 487 775 584.2 1.6 685.8 24-34.9 63.5 635 584.2 9.52 13.49 516
24 600 1346 1368 1346 589 914 692.2 1.6 812.8 24-41.3 69.9 749 692.15 11.13 16.66 619
26 650 1346 1372 1346 633 972 749.3 1.6 876.3 28-44.5 79.2 809.8 749.3 12.7 19.84 670
28 700 1499 1524 1499 684 1035 800.1 1.6 939.8 28-44.5 85.9 860.6 800.1 12.7 19.84 721
30 750 1594 1619 1594 735 1092 857.3 1.6 997 28-47.6 91.9 917.4 857.25 12.7 19.84 772
36 900 2083 2112 2083 874 1270 1022.4 1.6 1168.4 32-54 104.6 1092.2 1022.35   23.01

压力 Size Dimensions(mm)
NPS DN L B D G f K Z-φd C RTJ A
RF RTJ BW Y P E F
600LB 2 50 292 295 292 49 165 91.9 6.4 127 8-19.1 25.4 108 82.55 7.92 11.91 63
65 330 333 330 62 191 104.6 6.4 149.2 8-22.2 28.4 127 101.6 7.92 11.91 75
3 80 356 359 356 74 210 127 6.4 168.3 8-22.2 31.8 146 123.82 7.92 11.91 91
4 100 432 435 432 100 273 157.2 6.4 215.9 8-25.4 38.1 175 149.22 7.92 11.91 117
6 150 559 562 559 150 356 215.9 6.4 292.1 12-28.6 47.8 241 211.12 7.92 11.91 172
8 200 660 664 660 201 419 269.7 6.4 349.2 12-31.8 55.6 302 269.88 7.92 11.91 223
10 250 787 791 787 252 508 323.9 6.4 431.8 16-34.9 63.5 356 323.85 7.92 11.91 278
12 300 838 841 838 303 559 381 6.4 489 20-34.9 66.5 413 381 7.92 11.91 329
14 350 889 892 889 334 603 412.8 6.4 527.1 20-38.1 69.9 457 419.1 7.92 11.91 362
16 400 991 994 991 385 686 469.9 6.4 603.2 20-41.3 76.2 508 469.9 7.92 11.91 413
18 450 1092 1095 1092 436 743 533.4 6.4 654.1 20-44.5 82.6 575 533.4 7.92 11.91 464
20 500 1194 1200 1194 487 813 584.2 6.4 723.9 24-44.5 88.9 635 584.2 9.52 13.49 516
24 600 1397 1407 1397 589 940 692.2 6.4 838.2 24-50.8 101.6 749 692.15 11.13 16.66 619
26 650 1448 1461 1448 633 1016 749.3 6.4 914.4 28-50.8 108 809.8 749.3 12.7 19.84 670
28 700 1600 1613 1600 684 1073 800.1 6.4 965.2 28-54 111.3 860.6 800.1 12.7 19.84 721
30 750 1651 1664 1651 735 1130 857.3 6.4 1022.4 28-54 114.3 917.4 857.25 12.7 19.84 772
36 900 2083 2099 2083 874 1314 1022.4 6.4 1193.8 28-66.7 124 1092.2 1022.35 14.27 23.01 927

压力 Size Dimensions(mm)
NPS DN L B D G f K Z-φd C RTJ A
RF RTJ BW Y P E F
900LB 2 50 368 371 368 49 216 91.9 6.4 165.1 8-25.4 38.1 124 95.25 7.92 11.91 63
65 419 422 419 62 244 104.6 6.4 190.5 8-28.6 41.1 137 107.95 7.92 11.91 75
3 80 381 384 381 74 241 127 6.4 190.5 8-25.4 38.1 156 123.82 7.92 11.91 91
4 100 457 460 457 100 292 157.2 6.4 235 8-31.8 44.5 181 149.22 7.92 11.91 117
6 150 610 613 610 150 381 215.9 6.4 317.5 12-31.8 55.6 241 211.12 7.92 11.91 172
8 200 737 740 737 201 470 269.7 6.4 393.7 12-38.1 63.5 308 269.88 7.92 11.91 223
10 250 838 841 838 252 546 323.9 6.4 469.9 16-38.1 69.9 362 323.85 7.92 11.91 278
12 300 965 968 965 303 610 381 6.4 533.4 20-38.1 79.2 419 381 7.92 11.91 329
14 350 1029 1038 1029 322 641 412.8 6.4 558.8 20-41.3 85.9 467 419.1 11.13 16.66 362
16 400 1130 1140 1130 373 705 469.9 6.4 616 20-44.5 88.9 524 469.9 11.13 16.66 413
18 450 1219 1232 1219 423 787 533.4 6.4 685.8 20-50.8 101.6 594 533.4 12.7 19.84 464
20 500 1321 1334 1321 471 857 584.2 6.4 749.3 20-54 108 648 584.2 12.7 19.84 516
24 600 1549 1568 1549 570 1041 692.2 6.4 901.7 20-66.7 139.7 772 692.15 15.88 26.97 619


压力 Size Dimensions(mm)
NPS DN L B D G f K Z-φd C RTJ A
RF RTJ BW Y P E F
1500LB 2 50 368 371 368 49 216 91.9 6.4 165.1 8-25.4 38.1 124 95.25 7.92 11.91 63
65 419 422 419 62 244 104.6 6.4 190.5 8-28.6 41.1 137 107.95 7.92 11.91 75
3 80 470 473 470 74 267 127 6.4 203.2 8-31.8 47.8 168 136.52 7.92 11.91 91
4 100 546 549 546 100 311 157.2 6.4 241.3 8-34.9 53.8 194 161.92 7.92 11.91 117
6 150 705 711 705 144 394 215.9 6.4 317.5 12-38.1 82.6 248 211.12 9.52 11.91 172
8 200 832 841 832 192 483 269.7 6.4 393.7 12-44.5 91.9 318 269.88 11.13 16.66 223
10 250 991 1000 991 239 584 323.9 6.4 482.6 12-50.8 108 371 323.85 11.13 16.66 278
12 300 1130 1146 1130 287 673 381 6.4 571.5 16-54 124 438 381 14.27 23.01 329
14 350 1257 1276 1257 315 749 412.8 6.4 635 16-60.3 133.4 489 419.1 15.88 26.97 362
16 400 1384 1407 1384 360 826 469.9 6.4 704.9 16-66.7 146.1 546 469.9 17.48 30.18 413
18 450 1537 1559 1537 406 914 533.4 6.4 774.7 16-73 162.1 613 533.4 17.48 30.18 464
20 500 1664 1686 1664 454 984 584.2 6.4 831.9 16-79.4 177.8 673 584.2 17.48 33.32 516
24 600 1943 1972 1943 546 1168 692.2 6.4 990.6 16-92 203.2 794 692.15 20.62 36.53 619
