美标带颈平焊法兰

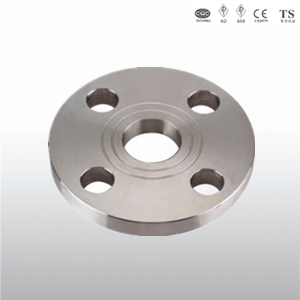

带颈平焊法兰全称带颈平焊钢制管法兰英文名称:Slip-on 简称SO
带颈平焊法兰同板式平焊法兰一样也是将钢管、管件等伸入法兰内通过角焊缝与设备或管道连接的法兰。

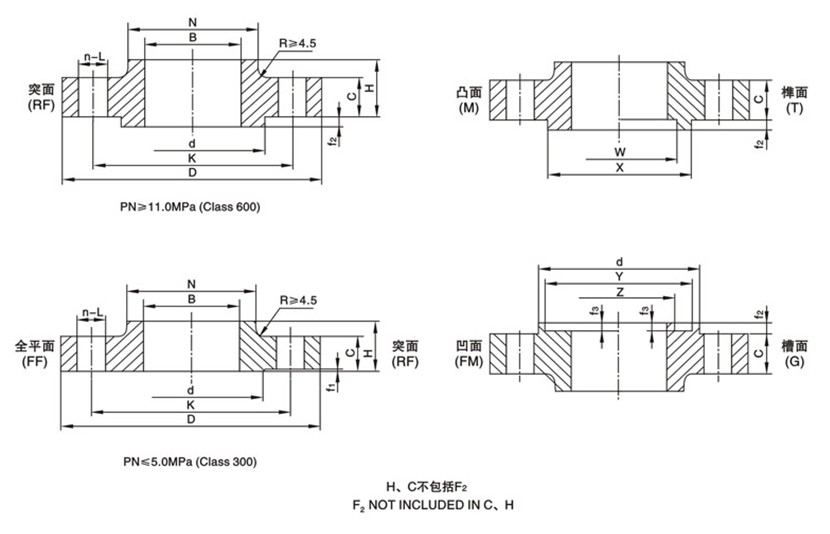

带颈平焊法兰的密封面形式有:
突面(RF)、凹面(FM),凸面(M)、榫面(T),槽面(G),全平面(FF)。
带颈平焊法兰的通径范围:DN10~DN600
适用范围:PN系列 PN2.5~PN40; Class系列Class150~Class1500




主要连接尺寸

压力 DN A D K L n Bolt C B N H
150LB 15 21.3 90 60.5 16 4 M14 11.5 22 30 16
20 26.9 100 70 16 4 M14 13 27.5 38 16
25 33.7 110 79.5 16 4 M14 14.5 34.5 49 17
32 42.4 120 89 16 4 M14 16 43.5 59 21
40 48.3 130 98.5 16 4 M14 17.5 49.5 65 22
50 60.3 150 120.5 18 4 M16 19.5 61.5 78 25
65 76.1 180 139.5 18 4 M16 22.5 77.5 90 29
80 88.9 190 152.5 18 4 M16 24 90.5 108 30
100 114.3 230 190.5 18 8 M16 24 116 135 33
125 139.7 255 216 22 8 M20 24 141.5 164 36
150 168.3 280 241.5 22 8 M20 25.5 170.5 192 40
200 219.1 345 298.5 22 8 M20 29 221.5 246 44
250 273 405 362 26 12 M24 30.5 276.5 305 49
300 323.9 485 432 26 12 M24 32 327.5 365 56
350 355.6 535 476 29.5 12 M27 35 359.5 400 57
400 406.4 600 540 29.5 16 M27 37 411 457 64
450 457 635 578 32.5 16 M30 40 462 505 68
500 508 700 635 32.5 20 M30 43 513.5 559 73
600 610 815 749.5 35.5 20 M33 48 616.5 664 83
压力 DN A D K L n Bolt C B N H
300LB 15 21.3 95 66.5 16 4 M14 14.5 22 38 22
20 26.9 120 82.5 18 4 M16 16 27.5 48 25
25 33.7 125 89 18 4 M16 17.5 34.5 54 27
32 42.4 135 98.5 18 4 M16 19.5 43.5 64 27
40 48.3 155 114.5 22 4 M20 21 49.5 70 30
50 60.3 165 127 18 8 M16 22.5 61.5 84 33
65 76.1 190 149 22 8 M20 25.5 77.5 100 38
80 88.9 210 168.5 22 8 M20 29 90.5 118 43
100 114.3 255 200 22 8 M20 32 116 146 48
125 139.7 280 235 22 8 M20 35 141.5 178 51
150 168.3 320 270 22 12 M20 37 170.5 206 52
200 219.1 380 330 26 12 M24 41.5 221.5 260 62
250 273 445 387.5 29.5 16 M27 48 276.5 321 67
300 323.9 520 451 32.5 16 M30 51 327.5 375 73
350 355.6 585 514.5 32.5 20 M30 54 359.5 426 76
400 406.4 650 571.5 35.5 20 M33 57.5 411 483 83
450 457 710 628.5 35.5 24 M33 60.5 462 533 89
500 508 775 686 35.5 24 M33 63.5 513.5 587 95
600 610 915 813 42 24 M39×3 70 616.5 702 104
压力 DN A D K L n Bolt C B N H
600LB 15 21.3 95 66.5 16 4 M14 14.5 22 38 22
20 26.9 120 82.5 18 4 M16 16 27.5 48 25
25 33.7 125 89 18 4 M16 17.5 34.5 54 27
32 42.4 135 98.5 18 4 M16 21 43.5 64 29
40 48.3 155 114.5 22 4 M20 22.5 49.5 70 32
50 60.3 165 127 18 8 M16 25.5 61.5 84 37
65 76.1 190 149 22 8 M20 29 77.5 100 41
80 88.9 210 168.5 22 8 M20 32 90.5 117 46
100 114.3 275 216 26 8 M24 38.5 116 152 54
125 139.7 330 267 29.5 8 M27 44.5 141.5 189 60
150 168.3 355 292 29.5 12 M27 48 170.5 222 67
200 219.1 420 349 32.5 12 M30 55.5 221.5 273 76
250 273 510 432 35.5 16 M33 63.5 276.5 343 86
300 323.9 560 489 35.5 20 M33 67 327.5 400 92
350 355.6 605 527 39 20 M36×3 70 359.5 432 94
400 406.4 685 603 42 20 M39×3 76.5 411 495 106
450 457 745 654 45 20 M42×3 83 462 546 117
500 508 815 724 45 24 M42×3 89 513.5 610 127
600 610 940 838 51 24 M48×3 102 616.5 718 140
压力 DN A D K L n Bolt C B N H
900LB 15 21.3 120 82.5 22 4 M20 22.5 22 38 32
20 26.9 130 89 22 4 M20 25.5 27.5 44 35
25 33.7 150 101.5 26 4 M24 29 34.5 52 41
32 42.4 160 111 26 4 M24 29 43.5 64 41
40 48.3 180 124 29.5 4 M27 32 49.5 70 44
50 60.3 215 165 26 8 M24 38.5 61.5 105 57
65 76.1 245 190.5 29.5 8 M27 41.5 77.5 124 64
80 88.9 240 190.5 26 8 M24 38.5 90.5 127 54
100 114.3 290 235 32.5 8 M30 44.5 116 159 70
125 139.7 350 279.5 35.5 8 M33 51 141.5 190 79
150 168.3 380 317.5 32.5 12 M30 56 170.5 235 86
200 219.1 470 393.5 39 12 M36×3 63.5 221.5 298 102
250 273 545 470 39 16 M36×3 70 276.5 368 108
300 323.9 610 533.5 39 20 M36×3 79.5 327.5 419 117
350 355.6 640 559 42 20 M39×3 86 359.5 451 130
400 406.4 705 616 45 20 M42×3 89 411 508 133
450 457 785 686 51 20 M48×3 102 462 565 152
500 508 855 749.5 55 20 M52×3 108 513.5 672 159
600 610 1040 901.5 68 20 M64×3 140 616.5 749 203
