  产品详细信息:

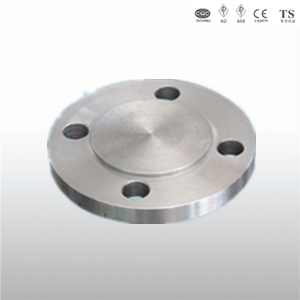

盲板

法兰盖也称盲板法兰、盲板。是中间不带孔的法兰，供封住管道堵头用。作用与焊接封头及丝扣管帽是一样的，只不过盲板法兰和丝扣管帽可以随时卸下来，而焊接封头则不行。密封面的形式种类较多，有全平面、突面、凹凸面、榫槽面、环连接面。

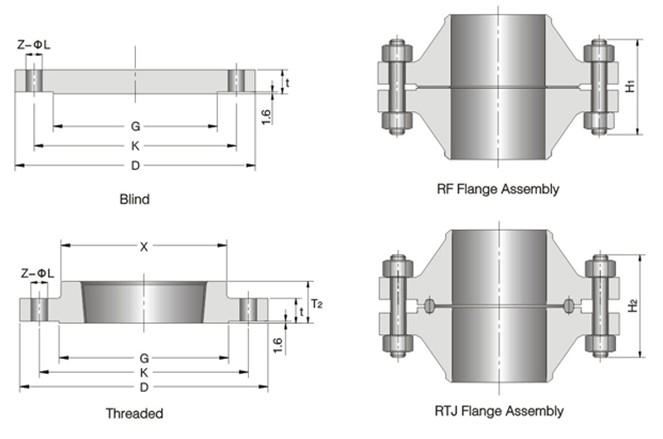

主要连接尺寸
压力 公称通径 承插深度 螺栓孔 Bolting
中心圆直径 孔数 孔径 Diam of Bolt 螺栓长度
RF面 RJ面
Y K Z L inch H1 H2
150LB 1/2 9.7 60.3 4 15.9 1/2 57.2 -
3/4 11.2 69.9 4 15.9 1/2 63.5 -
1 12.7 79.3 4 15.9 1/2 63.5 76.2
1¼ 14.2 88.9 4 15.9 1/2 69.9 82.6
1½ 15.7 98.6 4 15.9 1/2 69.9 82.6
2 17.5 120.7 4 19.1 5/8 82.6 95.3
2½ 19.1 139.7 4 19.1 5/8 88.9 101.6
3  20.6 152.4 4 19.1 5/8 88.9 101.6
3½ - 177.8 8 19.1 5/8 88.9 101.6
4 - 190.5 8 19.1 5/8 88.9 101.6
5 - 215.9 8 22.2 3/4 95.3 108
6 - 241.3 8 22.2 3/4 101.6 114.3
8 - 298.5 8 22.2 3/4 108 120.7
10 - 362 12 25.4 7/8 114.3 127
12 - 431.8 12 25.4 7/8 120.7 133.4
14 - 476.2 12 28.6 1 133.4 146.1
16 - 539.8 16 28.6 1 133.4 146.1
18 - 577.9 16 31.8 1⅛ 146.1 158.8
20 - 635 20 31.8 1⅛ 158.8 171.5
24 - 749.3 20 34.9 1¼ 171.5 184.2

压力 公称通径 螺纹长度 承插深度 螺栓孔 Bolting
中心圆直径 孔数 孔径 Diam of Bolt 螺栓长度
RF面 RJ面
Q Y K Z L inch H1 H2
300LB 1/2 15.7 9.7 66.5 4 15.9 1/2 63.5 76.2
3/4 15.7 11.2 82.6 4 19.1 5/8 76.2 88.9
1 17.5 12.7 88.9 4 19.1 5/8 76.2 88.9
1¼ 20.6 14.2 98.6 4 19.1 5/8 82.6 95.3
1½ 22.4 15.7 114.3 4 22.2 3/4 88.9 101.6
2 28.4 17.5 127 8 19.1 5/8 88.9 101.6
2½ 31.8 19.1 149.2 8 22.2 3/4 101.6 114.3
3  31.8 20.6 168.3 8 22.2 3/4 108 120.7
3½ 36.6 - 184.2 8 22.2 3/4 108 127
4 36.6 - 200.2 8 22.2 3/4 114.3 127
5 42.9 - 235 8 22.2 3/4 120.7 133.4
6 46 - 269.8 12 22.2 3/4 120.7 139.7
8 50.8 - 330.2 12 25.4 7/8 139.7 152.4
10 55.6 - 387.4 16 28.6 1 158.8 171.5
12 60.5 - 450.9 16 31.8 1⅛ 171.5 184.2
14 63.5 - 514.4 20 31.8 1⅛ 177.8 190.5
16 68.3 - 571.5 20 34.9 1¼ 190.5 203.2
18 69.9 - 628.7 24 34.9 1¼ 196.9 209.6
20 73.2 - 685.8 24 34.9 1¼ 203.2 222.3
24 82.6 - 812.8 24 41.3 1½ 228.6 254

压力 公称通径 螺纹长度 承插深度 螺栓孔 Bolting
中心圆直径 孔数 孔径 Diam of Bolt 螺栓长度
RF面 RJ面
Q Y K Z L inch H1 H2
600LB 1/2 15.7 9.7 66.5 4 15.9 1/2 76.2 76.2
3/4 15.7 11.2 82.6 4 19.1 5/8 88.9 88.9
1 17.5 12.7 88.9 4 19.1 5/8 88.9 88.9
1¼ 20.6 14.2 98.6 4 19.1 5/8 95.3 95.3
1½ 22.4 15.7 114.3 4 22.2 3/4 108 108
2 28.4 17.5 127 8 19.1 5/8 108 108
2½ 31.8 19.1 149.2 8 22.2 3/4 120.7 120.7
3  35.1 20.6 168.3 8 22.2 3/4 127 127
3½ 39.6 - 184.2 8 25.4 7/8 139.7 139.7
4 41.1 - 215.9 8 25.4 7/8 146.1 146.1
5 47.8 - 266.8 8 28.6 1 165.1 165.1
6 50.8 - 292.1 12 28.6 1 171.5 171.5
8 57.2 - 349.2 12 31.8 1⅛ 196.9 196.9
10 65 - 431.8 16 34.9 1¼ 215.9 215.9
12 69.9 - 489 20 34.9 1¼ 222.3 222.3
14 73.2 - 527.1 20 38.1 1⅜ 235 235
16 77.7 - 603.2 20 41.3 1½ 254 254
18 79.2 - 654.1 20 44.5 1⅝ 273.1 273.1
20 82.6 - 723.9 24 44.5 1⅝ 285.8 292.1
24 91.9 - 838.2 24 50.8 1⅞ 330.2 336.6

压力 公称通径 螺纹长度 承插深度 螺栓孔 Bolting
中心圆直径 孔数 孔径 Diam of Bolt 螺栓长度
RF面 RJ面
Q Y K Z L inch H1 H2
900LB 1/2 22.4 9.7 82.6 4 22.2 3/4 108 108
3/4 25.4 11.2 88.9 4 22.2 3/4 114.3 114.3
1 28.4 12.7 101.6 4 25.4 7/8 127 127
1¼ 30.2 14.2 111.2 4 25.4 7/8 127 127
1½ 31.8 15.7 124 4 28.6 1 139.7 139.7
2 38.1 17.5 165.1 8 25.4 7/8 146.1 146.1
2½ 47.8 19.1 190.5 8 28.6 1 158.8 158.8
3  41.1 - 190.5 8 25.4 7/8 146.1 146.1
4 47.8 - 235 8 31.8 1⅛ 171.5 171.5
5 53.8 - 279.4 8 34.9 1¼ 190.5 190.5
6 57.2 - 317.5 12 31.8 1⅛ 190.5 190.5
8 63.5 - 393.7 12 38.1 1⅜ 222.3 222.3
10 71.4 - 469.9 16 38.1 1⅜ 235 235
12 76.2 - 533.4 20 38.1 1⅜ 254 254
14 82.6 - 558.8 20 41.3 1½ 273.1 279.4
16 85.9 - 616 20 44.5 1⅝ 285.8 292.1
18 88.9 - 685.8 20 50.8 1⅞ 323.9 336.6
20 91.9 - 749.3 20 54 2 349.3 362
24 101.6 - 901.7 20 66.7 2½ 438.2 457.2

压力 公称通径 螺纹长度 承插深度 螺栓孔 Bolting
中心圆直径 孔数 孔径 Diam of Bolt 螺栓长度
RF面 RJ面
Q Y K Z L inch H1 H2
1500LB 1/2 22.4 9.7 82.6 4 22.2 3/4 108 108
3/4 25.4 11.2 88.9 4 22.2 3/4 114.3 114.3
1 28.4 12.7 101.6 4 25.4 7/8 127 127
1¼ 30.2 14.2 111.3 4 25.4 7/8 127 127
1½ 31.8 15.7 124 4 28.6 1 139.7 139.7
2 38.1 17.5 165.1 8 25.4 7/8 146.1 146.1
2½ 47.8 19.1 190.5 8 28.6 1 158.8 158.8
3  - - 203.2 8 31.8 1⅛ 177.8 177.8
4 - - 241.3 8 34.9 1¼ 196.9 196.9
5 - - 292.1 8 41.3 1½ 247.7 247.7
6 - - 317.5 12 38.1 1⅜ 260.4 266.7
8 - - 393.7 12 44.5 1⅝ 292.1 323.9
10 - - 482.6 12 50.8 1⅞ 336.6 342.9
12 - - 571.5 16 54 2 374.7 387.4
14 - - 635 16 60.3 2¼ 406.4 425.5
16 - - 704.9 16 66.7 2½ 444.5 469.9
18 - - 774.7 16 73 2¾ 495.3 527.1
20 - - 831.9 16 79.4 3 539.8 565.2
24 - - 990.6 16 92 3½ 616 647.7

压力 公称通径 螺纹长度 螺栓孔 Bolting
中心圆直径 孔数 孔径 Diam of Bolt 螺栓长度
RF面 RJ面
Q K Z L inch H1 H2
2500LB 1/2 28.4 88.9 4 22.2 3/4 120.7 120.7
3/4 31.8 95.2 4 22.2 3/4 127 127
1 35.1 108 4 25.4 7/8 139.7 139.7
1¼ 38.1 130 4 28.6 1 152.4 152.4
1½ 44.5 146.1 4 31.8 1⅛ 171.5 171.5
2 - 171.5 8 28.6 1 177.8 177.8
2½ - 196.9 8 31.8 1⅛ 196.9 203.2
3  - 228.6 8 34.9 1¼ 222.3 228.6
4 - 273.1 8 41.3 1½ 254 260.4
5 - 323.9 8 47.6 1¾ 298.5 311.2
6 - 368.3 8 54 2 342.9 355.6
8 - 438.2 12 54 2 381 393.7
10 - 539.7 12 66.7 2½ 489 508
12 - 619.2 12 73 2¾ 539.8 558.8
