  产品详细信息:

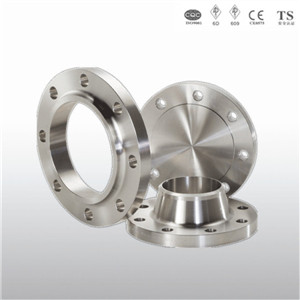

ANSI B16.5锻造法兰

法兰(Flange)又叫法兰盘或突缘。法兰是使管子与管子及和阀门相互连接的零件,连接于管端。法兰上有孔眼,螺栓使两法兰紧连。法兰间用衬垫密封。


材质

WCB(碳钢
)、LCB(低温碳钢)、LC3(3.5%镍钢)、WC5(1.25%铬0.5%钼钢)、WC9(2.25%铬)、C5(5%铬0.5%钼)、C12(9%铬1%钼)、CF8M(316不锈钢)、CF8C(347不锈钢)、CF8(304不锈钢)、CF3(304L不锈钢)、CF3M(316L不锈钢





主要连接尺寸

压力 公称通径 法兰外径 突面直径 RTJ 颈部直径 法兰厚度 Bore Length Thru Hub Diam.of Hub at Bevel
Welding Neck Socket Welding Slip-on Socket Welding Welding Neck Slip-on Threaded Socket Welding
D G 环号 dmin P E F Rmax X t B1 B2 T1 T2 A
150LB 1/2 89 35.1 - - - - - - 30.2 11.2 15.7 22.4 47.8 15.7 21.3
3/4 99 42.9 - - - - - - 38.1 12.7 20.8 27.7 52.3 15.7 26.7
1 108 50.8 R15 63.5 47.62 6.35 8.74 0.8 49.3 14.2 26.7 34.5 55.6 17.5 33.5
1-1/4 117 63.5 R17 73 57.15 6.35 8.74 0.8 58.7 15.7 35.1 43.2 57.2 20.6 42.2
1-1/2 127 73.2 R19 82.5 65.07 6.35 8.74 0.8 65 17.5 40.9 49.5 62 22.4 48.3
2 152 91.9 R22 102 82.55 6.35 8.74 0.8 77.7 19.1 52.6 62 63.5 25.4 60.5
2-1/2 178 104.6 R25 121 101.66 6.35 8.74 0.8 90.4 22.4 62.7 74.7 69.9 28.4 73.2
3 191 127 R29 133 114.3 6.35 8.74 0.8 108 23.9 78 90.7 69.9 30.2 88.9
3-1/2 216 139.7 R33 154 131.78 6.35 8.74 0.8 122.2 23.9 90.2 103.4 71.4 31.8 101.6
4 229 157.2 R36 171 149.22 6.35 8.74 0.8 134.9 23.9 102.4 116.1 76.2 33.3 114.3
5 254 185.7 R40 194 171.45 6.35 8.74 0.8 163.6 23.9 128.3 143.8 88.9 36.6 141.2
6 279 215.9 R43 219 193.68 6.35 8.74 0.8 192 25.4 154.2 170.7 88.9 39.6 168.4
8 343 269.7 R48 273 247.65 6.35 8.74 0.8 246.1 28.4 202.7 221.5 101.6 44.5 219.2
10 406 323.9 R52 330 304.8 6.35 8.74 0.8 304.8 30.2 254.5 276.4 101.6 49.3 273.1
12 483 381 R56 406 381 6.35 8.74 0.8 365.8 31.8 304.8 327.2 114.3 55.6 323.9
14 533 412.8 R59 425 396.88 6.35 8.74 0.8 400.1 35.1 336.6 359.2 127 57.2 355.6
16 597 469.9 R64 483 454.03 6.35 8.74 0.8 457.2 36.6 387.4 410.5 127 63.5 406.4
18 635 533.4 R68 546 517.53 6.35 8.74 0.8 505 39.6 438.2 461.8 139.7 68.3 457.2
20 699 584.2 R72 597 558.8 6.35 8.74 0.8 558.8 42.9 489 513.1 144.5 73.2 508
24 813 692.2 R76 711 673.1 6.35 8.74 0.8 663.4 47.8 590.6 616 152.4 82.6 609.6


压力 公称通径 法兰外径 突面直径 RTJ 颈部直径 法兰厚度 Bore Length Thru Hub Diam.of Hub at Bevel
Welding Neck Socket Welding Slip-on Socket Welding Welding Neck Slip-on Threaded Socket Welding
D G 环号 dmin P E F Rmax X t B1 B2 T1 T2 A
300LB 1/2 95 35.1 R11 51 34.14 5.56 7.14 0.8 38.1 14.2 15.7 22.4 52.3 22.4 21.3
3/4 117 42.9 R13 63.5 42.88 6.35 8.74 0.8 47.8 15.7 20.8 27.7 57.2 25.4 26.7
1 124 50.8 R16 70 50.88 6.35 8.74 0.8 53.8 17.5 26.7 34.5 62 26.9 33.5
1-1/4 133 63.5 R18 79.5 60.32 6.35 8.74 0.8 63.5 19.1 35.1 43.2 65 26.9 42.2
1-1/2 155 73.2 R20 90.5 68.27 6.35 8.74 0.8 69.9 20.6 40.9 49.5 68.3 30.2 48.3
2 165 91.9 R23 108 82.55 7.92 11.91 0.8 84.1 22.4 52.6 62 69.9 33.3 60.5
2-1/2 191 104.6 R26 127 101.6 7.92 11.91 0.8 100.1 25.4 62.7 74.7 76.2 38.1 73.2
3 210 127 R31 146 123.82 7.92 11.91 0.8 117.3 28.4 78 90.7 79.2 42.9 88.9
3-1/2 229 139.7 R34 159 131.78 7.92 11.91 0.8 133.4 30.2 90.2 103.4 81 44.5 101.6
4 254 157.2 R37 175 149.22 7.92 11.91 0.8 146.1 31.8 102.4 116.1 85.9 47.8 114.3
5 279 185.7 R41 210 180.98 7.92 11.91 0.8 177.8 35.1 128.3 143.8 98.6 50.8 141.2
6 318 215.9 R45 241 211.12 7.92 11.91 0.8 206.2 36.6 154.2 170.7 98.6 52.3 168.4
8 381 269.7 R49 302 269.88 7.92 11.91 0.8 206.4 41.1 202.7 221.5 111.3 62 219.2
10 445 323.9 R53 356 323.85 7.92 11.91 0.8 320.5 47.8 254.5 276.4 117.3 66.5 273.1
12 521 381 R57 413 381 7.92 11.91 0.8 374.7 50.8 304.8 327.2 130 73.2 323.9
14 584 412.8 R61 457 419.1 7.92 11.91 0.8 425.5 53.8 336.6 359.2 142.7 76.2 355.6
16 648 469.9 R65 508 469.9 7.92 11.91 0.8 482.6 57.2 387.4 410.5 146.1 82.6 406.4
18 711 533.4 R69 575 533.4 7.92 11.91 0.8 533.4 60.5 438.2 461.8 158.8 88.9 457.2
20 775 584.2 R73 635 584.2 9.52 13.49 1.5 587.2 63.5 489 513.1 162.1 95.3 508
24 914 692.2 R77 749 692.15 11.13 16.66 1.5 701.5 69.9 590.6 616 168.1 106.4 609.6

压力 公称通径 法兰外径 突面直径 RTJ 颈部直径 法兰厚度 Bore Length Thru Hub Diam.of Hub at Bevel
Welding Neck Socket Welding Slip-on Socket Welding Welding Neck Slip-on Threaded Socket Welding
D G 环号 dmin P E F Rmax X t B1 B2 T1 T2 A
600LB 1/2 95 35.1 R11 51 34.14 5.56 7.14 0.8 38.1 14.2 可按用户要求定制 22.4 52.3 22.4 21.3
3/4 117 42.9 R13 63.5 42.88 6.35 8.74 0.8 47.8 15.7 27.7 57.2 25.4 26.7
1 124 50.8 R16 70 50.8 6.35 8.74 0.8 53.8 17.5 34.5 62 26.9 33.5
1-1/4 133 63.5 R18 79.5 60.32 6.35 8.74 0.8 63.5 20.6 43.2 66.5 28.4 42.2
1-1/2 155 73.2 R20 90.5 68.27 6.35 8.74 0.8 69.9 22.4 49.5 69.9 31.8 48.3
2 165 91.9 R23 108 82.55 7.92 11.91 0.8 84.1 25.4 62 73.2 36.6 60.5
2-1/2 191 104.6 R26 127 101.6 7.92 11.91 0.8 100.1 28.4 74.7 79.2 41.1 73.2
3 210 127 R31 146 123.82 7.92 11.91 0.8 117.3 31.8 90.7 82.6 46 88.9
3-1/2 229 139.7 R34 159 131.78 7.92 11.91 0.8 133.4 35.1 103.4 85.9 49.3 101.6
4 273 157.2 R37 175 149.22 7.92 11.91 0.8 152.4 38.1 116.1 101.6 53.8 114.3
5 330 185.7 R41 210 180.98 7.92 11.91 0.8 189 44.5 143.8 114.3 60.5 141.2
6 356 215.9 R45 241 211.12 7.92 11.91 0.8 222.3 47.8 170.7 117.3 66.5 168.4
8 419 269.7 R49 302 269.88 7.92 11.91 0.8 273.1 55.6 221.5 133.4 76.2 219.2
10 508 323.9 R53 356 323.85 7.92 11.91 0.8 342.9 63.5 276.4 152.4 85.9 273.1
12 559 381 R57 413 381 7.92 11.91 0.8 400.1 66.5 327.2 155.4 91.9 323.9
14 603 412.8 R61 457 419.1 7.92 11.91 0.8 431.8 69.9 359.2 165.1 93.7 355.6
16 686 469.9 R65 508 469.9 7.92 11.91 0.8 495.3 76.2 410.5 177.8 106.4 406.4
18 743 533.4 R69 575 533.4 7.92 11.91 0.8 546.1 82.6 461.8 184.2 117.3 457.2
20 813 584.2 R73 635 584.2 9.52 13.49 1.5 609.6 88.9 513.1 190.5 127 508
24 940 692.2 R77 749 692.15 11.13 16.66 1.5 717.6 101.6 616 203.2 139.7 609.6

压力 公称通径 法兰外径 突面直径 RTJ 颈部直径 法兰厚度 Bore Length Thru Hub Diam.of Hub at Bevel
Welding Neck Socket Welding Slip-on Socket Welding Welding Neck Slip-on Threaded Socket Welding
D G 环号 dmin P E F Rmax X t B1 B2 T1 T2 A
900LB 1/2 121 35.1 R12 60.5 39.67 6.35 8.74 0.8 38.1 22.4 可按用户要求定制 22.4 60.5 31.8 21.3
3/4 130 42.9 R14 66.5 44.45 6.35 8.74 0.8 44.5 25.4 27.7 69.9 35.1 26.7
1 149 50.8 R16 71.5 50.8 6.35 8.74 0.8 52.3 28.4 34.5 73.2 41.1 33.5
1-1/4 159 63.5 R18 81 60.32 6.35 8.74 0.8 63.5 28.4 43.2 73.2 41.1 42.2
1-1/2 178 73.2 R20 92 68.27 6.35 8.74 0.8 69.9 31.8 49.1 82.6 44.5 48.3
2 216 91.9 R24 124 95.25 7.92 11.91 0.8 104.6 38.1 62 101.6 57.2 60.5
2-1/2 244 104.6 R27 137 107.95 7.92 11.91 0.8 124 41.1 74.7 104.6 63.5 73.2
3 241 127 R31 156 123.82 7.92 11.91 0.8 127 38.1 90.7 101.6 53.8 88.9
4 292 157.2 R37 181 149.22 7.92 11.91 0.8 158.8 44.5 116.1 114.3 69.9 114.3
5 349 185.7 R41 216 180.98 7.92 11.91 0.8 190.5 50.8 143.8 127 79.2 141.2
6 381 215.9 R45 241 211.12 7.92 11.91 0.8 235 55.6 170.7 139.7 85.9 168.4
8 470 269.7 R49 308 269.88 7.92 11.91 0.8 298.5 63.5 221.5 162.1 101.6 219.2
10 546 323.9 R53 362 323.85 7.92 11.91 0.8 268.3 69.9 276.4 184.2 108 273.1
12 610 381 R57 419 381 7.92 11.91 0.8 419.1 79.1 327.2 200.2 117.3 323.9
14 641 412.8 R62 467 419.1 11.13 16.66 1.5 450.9 85.9 359.2 212.9 130 355.6
16 705 469.9 R66 524 469.9 11.13 16.66 1.5 508 88.9 410.5 215.9 133.4 406.4
18 787 533.4 R70 594 533.4 12.7 19.84 1.5 565.2 101.6 461.8 228.6 152.4 457.2
20 857 584.2 R74 648 584.2 12.7 19.84 1.5 622.3 108 513.1 247.7 158.8 508
24 1041 692.2 R78 772 692.15 15.88 26.97 2.4 749.3 139.7 616 292.1 203.2 609.6

压力 公称通径 法兰外径 突面直径 RTJ 颈部直径 法兰厚度 Bore Length Thru Hub Diam.of Hub at Bevel
Welding Neck Socket Welding Slip-on Socket Welding Welding Neck Slip-on Threaded Socket Welding
D G 环号 dmin P E F Rmax X t B1 B2 T1 T2 A
1500LB 1/2 121 35.1 R12 60.5 39.67 6.35 8.74 0.8 38.1 22.4 可按用户要求定制 22.4 60.5 31.8 21.3
3/4 130 42.9 R14 66.5 44.45 6.35 8.74 0.8 44.5 25.4 27.7 69.9 35.1 26.7
1 149 50.8 R16 71.5 50.8 6.35 8.74 0.8 52.3 28.4 34.5 73.2 41.1 33.5
1-1/4 159 63.5 R18 81 60.32 6.35 8.74 0.8 63.5 28.4 43.2 73.2 41.1 42.2
1-1/2 178 73.2 R20 92 68.27 6.35 8.74 0.8 69.9 31.8 49.5 82.6 44.5 48.3
2 216 91.9 R24 124 95.25 7.92 11.91 0.8 104.6 38.1 62 101.6 57.2 60.5
2-1/2 244 104.6 R27 137 107.95 7.92 11.91 0.8 124 41.1 74.7 104.6 63.5 73.2
3 267 127 R35 168 136.52 7.92 11.91 0.8 133.4 47.8 - 117.3 - 88.9
4 311 157.2 R39 194 161.92 7.92 11.91 0.8 162.1 53.8 - 124 - 114.3
5 375 185.7 R44 229 193.68 7.92 11.91 0.8 196.9 73.2 - 155.4 - 141.2
6 394 215.9 R46 248 211.12 9.52 13.49 1.5 228.6 82.6 - 171.5 - 168.4
8 483 269.7 R50 318 269.88 11.13 16.66 1.5 292.1 91.9 - 212.9 - 219.2
10 584 323.9 R54 371 323.85 11.13 16.66 1.5 368.3 108 - 254 - 273.1
12 673 381 R58 438 381 14.27 23.01 1.5 450.9 124 - 282.4 - 323.9
14 749 412.8 R63 489 419.1 15.88 26.97 2.4 495.3 133.4 - 298.5 - 355.6
16 826 469.9 R67 546 469.9 17.48 30.18 2.4 552.5 146.1 - 311.2 - 406.4
18 914 533.4 R71 613 533.4 17.48 30.18 2.4 596.9 162.1 - 327.2 - 457.2
20 984 584.2 R75 673 584.2 17.48 33.32 2.4 641.4 177.8 - 355.6 - 508
24 1168 692.2 R79 794 692.15 20.62 36.53 2.4 762 203.1 - 406.4 - 609.6

压力 公称通径 法兰外径 突面直径 RTJ 颈部直径 法兰厚度 Bore Length Thru Hub Diam.of Hub at Bevel
Welding Neck Socket Welding Counter Bore Min           Threaded Min. Welding Neck Slip-on Threaded Socket Welding
D G 环号 dmin P E F Rmax X t B1 B T1 T2 A
2500LB 1/2 133 35.1 R13 65 42.88 6.35 8.74 0.8 42.9 30.2 可按用户要求定制 23.6 73.2 39.6 21.3
3/4 140 42.9 R16 73 50.8 6.35 8.74 0.8 50.8 31.8 29 79.2 42.9 26.7
1 159 50.8 R18 82.5 60.32 6.35 8.74 0.8 57.2 35.1 35.8 88.9 47.8 33.5
1-1/4 184 63.5 R21 104 72.24 7.92 11.91 0.8 73.2 38.1 44.5 95.3 52.3 42.2
1-1/2 203 73.2 R23 114 82.55 7.92 11.91 0.8 79.2 44.5 50.5 111.3 60.5 48.3
2 235 91.9 R26 133 101.6 7.92 11.91 0.8 95.3 50.8 63.5 127 69.9 60.5
2-1/2 267 104.6 R28 149 111.12 9.52 13.49 1.5 114.3 57.2 76.2 142.7 79.2 73.2
3 305 127 R32 168 127 9.52 13.49 1.5 133.4 66.5 92.2 168.1 - 88.9
4 356 157.2 R38 203 157.18 11.13 16.66 1.5 165.1 76.2 117.6 190.5 - 114.3
5 419 185.7 R42 241 190.5 12.7 19.84 1.5 203.2 91.9 144.5 228.6 - 141.2
6 483 215.9 R47 279 228.6 12.7 19.84 1.5 235 108 171.5 273.1 - 168.4
8 552 269.7 R51 340 279.4 14.27 23.01 1.5 304.8 127 223.5 317.5 - 219.2
10 673 323.9 R55 425 342.9 17.48 30.18 2.4 374.7 165.1 276.4 419.1 - 273.1
12 762 381 R60 495 406.4 17.48 33.32 2.4 441.5 184.2 328.7 463.6 - 323.9
