  产品详细信息:

德标对夹式气动金属密封蝶阀D673H
对夹蝶阀

公称通径:DN15-DN1800,
压力等级:0.6Mpa~42Mpa,
材  质:A105、WCB、LCB、CF8(304)、CF8M(316)、CF3M(304L)、CF8M(316L)、C5、WC1、WC6、WC9等
蝶阀不仅结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速,并且还可以同时具有良好的流量调节功能和关闭密封特性,与各种驱动装置组合,有良好的耐久性和可靠性。


特点及用途:

三偏心金属密封蝶阀系列是我公司主要产品,大量使用在冶金、轻工、电力、石油化工、煤气水道等领域。

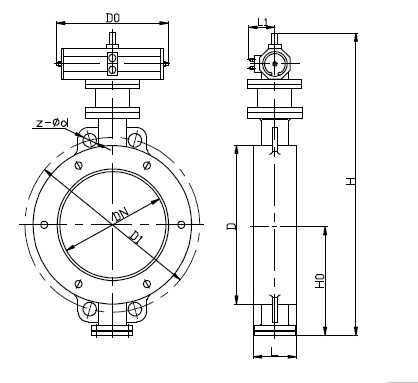

主要连接尺寸
压力 NPS DN L K Z-φd d
PN1.0 2 50 43 125 4-18 99
2-1/2 65 46 145 4-18 118
3 80 48 160 8-18 132
4 100 54 180 8-18 156
6 150 57 240 8-22 211
8 200 64 295 8-22 266
10 250 71 350 12-22 319
12 300 81 400 12-22 370
14 350 92 460 16-22 429
16 400 102 515 16-26 480
18 450 114 565 20-26 530
20 500 127 620 20-26 582
24 600 154 725 20-30 682

压力 NPS DN L K Z-φd d
PN1.6 2 50 43 125 4-18 99
2-1/2 65 46 145 4-18 118
3 80 48 160 8-18 132
4 100 54 180 8-18 156
6 150 57 240 8-22 211
8 200 64 295 12-22 266
10 250 71 355 12-26 319
12 300 81 410 12-26 370
14 350 92 470 12-26 429
16 400 102 525 16-30 480
18 450 114 585 20-30 548
20 500 127 650 20-33 609
24 600 154 770 20-36 720

压力 NPS DN L K Z-φd d
PN2.5 2 50 43 125 4-18 99
2-1/2 65 46 145 8-18 108
3 80 48 160 8-18 132
4 100 54 190 8-22 156
6 150 57 250 8-26 211
8 200 64 310 12-26 274
10 250 71 370 12-30 330
12 300 81 430 16-30 389
14 350 92 490 16-33 448
16 400 102 550 16-36 503
18 450 114 600 20-36 548
20 500 127 660 20-36 609
24 600 154 770 20-39 720
