  产品详细信息:

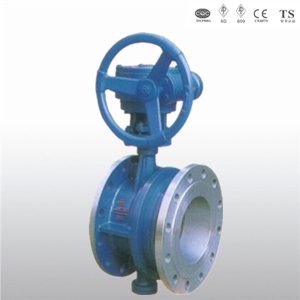

伸缩蝶阀

用途:

本蝶阀适用于温度≤80℃,公称压力为1MPa的石油、化工食品、医药轻纺、造纸、电力、给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。



特点:

1、设计新颖、合理、结构独特,重量轻、操作方便,起闭迅速。
2、本伸缩蝶阀即能起到调节流量和截流作用,又能补偿管道温差所产生的热胀冷缩功能,同时也便于安装和拆卸,为一阀多用产品。
3、密封部位可调节更换,密封性能可靠等特点。

主要性能规范
公称压力 1.0 Mpa
强度试验 1.5
密封试验 1.1
适用温度 80℃
适用介质 水、蒸汽、煤气、食品、油品等
主要零件材料
阀体、蝶板 铸铁、球墨铸铁
阀杆 不锈钢
密封圈 丁晴耐油橡胶
填料 丁晴耐油橡胶、柔性石墨

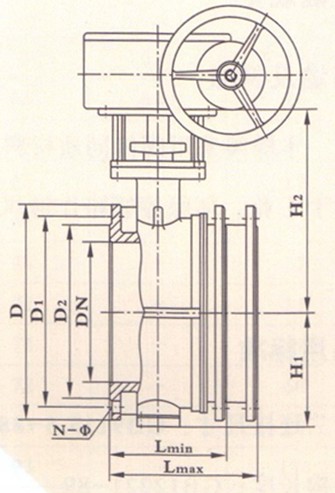

规格 D1 D2 D Lmax Lmin H1 H2 Z-Φd
100 180 155 215 216 174 110 170 8-18
125 210 185 245 232 186 123 185 8-18
150 240 210 280 239 194 140 210 8-23
200 295 265 335 264 214 170 238 8-23
250 350 320 390 296 235 195 270 12-23
300 400 368 440 300 250 222 300 12-23
350 460 428 500 320 270 252 330 16-23
400 515 482 565 330 282 285 368 16-25
450 565 532 615 355 305 310 402 20-25
500 620 585 670 356 345 337 438 20-25
600 725 685 780 420 370 393 490 20-30
700 840 800 895 446 396 450 558 24-30
800 950 905 1010 475 426 545 625 24-34
900 1050 1005 1110 506 456 560 685 28-34
1000 1160 1115 1220 516 466 610 750 28-34
1200 1380 1325 1450 560 510 725 880 32-41
1400 1590 1525 1675 590 540 840 987 36-48
1600 1820 1725 1915 630 585 960 1158 40-54
1800 2020 1950 2115 680 630 1060 1258 44-54
2000 2230 2160 2325 760 680 1165 1365 48-54
