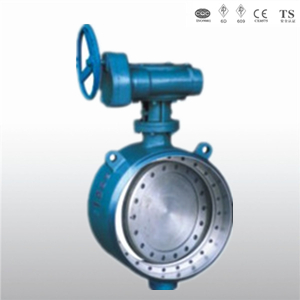

对焊式三偏心硬密封蝶阀
采用标准
焊接尺寸：GB12224；ANSI B 16.25； DIN2559
结构长度：GB/T12221-1989；API609
压力试验：GB/T13927-1992；API598
用途及特点
本蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下：
1、结构紧凑、体积小、重量轻、操作灵活、使用方便。
2、采用三偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏。
3、此阀无法兰，对管道的保温包扎带来很大方便和美观。
4、具有耐高温、高压，耐腐蚀，耐磨损等特点。
|
 |
主要技术参数
|
公称通径 |
DN(mm) |
500-700 |
|
公称压力 |
PN(Mpa) |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力Ps(Mpa) |
强度试验 |
1.5 |
2.4 |
3.8 |
6.0 |
|
密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
水、蒸汽、油品、酸类腐蚀性等 |
|
适用温度 |
碳钢：-29℃～425℃；不锈钢：-196℃～600℃ |
主要零件材质
|
零件名称 |
材料 |
|
阀体 |
铸钢、不锈钢、铬钼钢、及特殊材料 |
|
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢及特殊材料 |
|
密封圈 |
不锈钢、抗磨材料 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢（304、304L、316、316L) |
|
填料 |
柔性石墨 |

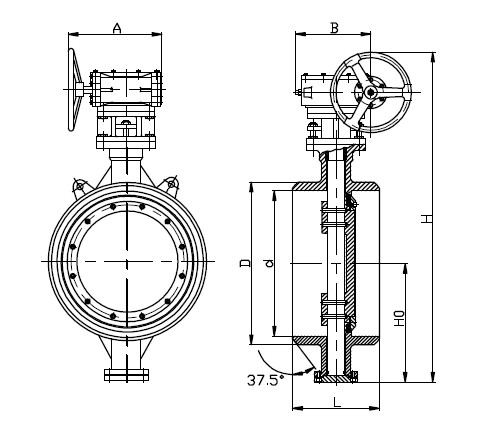

主要外形及连接尺寸
|
PN |
DN |
L |
d |
D |
H |
H0 |
A |
B |
|
1.0 |
150 |
210 |
146 |
161 |
385 |
230 |
66 |
150 |
|
200 |
230 |
202 |
222 |
471 |
297 |
85 |
170 |
|
250 |
250 |
254 |
278 |
533 |
327 |
85 |
170 |
|
300 |
270 |
303 |
330 |
606 |
364 |
106 |
205 |
|
350 |
290 |
351 |
382 |
694 |
404 |
106 |
205 |
|
400 |
310 |
398 |
432 |
757 |
444 |
130 |
240 |
|
450 |
330 |
450 |
484 |
814 |
472 |
155 |
240 |
|
500 |
350 |
501 |
535 |
902 |
522 |
169 |
306 |
|
600 |
390 |
602 |
636 |
1180 |
606 |
198 |
324 |
|
700 |
430 |
692 |
726 |
1460 |
738 |
220 |
335 |
|
800 |
470 |
792 |
826 |
1588 |
801 |
241 |
356 |
|
900 |
510 |
892 |
926 |
1856 |
989 |
241 |
356 |
|
1000 |
550 |
992 |
1028 |
1990 |
1053 |
241 |
356 |
|
1200 |
630 |
1192 |
1228 |
2190 |
1162 |
35 |
785 |
|
1400 |
710 |
1392 |
1428 |
2306 |
1310 |
35 |
785 |
|
1600 |
790 |
1592 |
1628 |
2680 |
1436 |
35 |
785 |
|
1800 |
870 |
1792 |
1828 |
2917 |
1579 |
60 |
865 |
|
2000 |
950 |
1992 |
2028 |
3174 |
1723 |
60 |
865 |
|
1.6 |
150 |
210 |
146 |
161 |
385 |
230 |
66 |
150 |
|
200 |
230 |
202 |
222 |
471 |
297 |
85 |
170 |
|
250 |
250 |
254 |
278 |
533 |
327 |
85 |
170 |
|
300 |
270 |
303 |
330 |
606 |
364 |
106 |
205 |
|
350 |
290 |
351 |
382 |
694 |
404 |
106 |
205 |
|
400 |
310 |
398 |
432 |
757 |
444 |
130 |
240 |
|
450 |
330 |
450 |
484 |
814 |
472 |
155 |
240 |
|
500 |
350 |
501 |
535 |
902 |
522 |
169 |
306 |
|
600 |
390 |
602 |
636 |
1180 |
606 |
198 |
324 |
|
700 |
430 |
692 |
726 |
1460 |
738 |
220 |
335 |
|
800 |
470 |
792 |
826 |
1588 |
801 |
241 |
356 |
|
900 |
510 |
892 |
926 |
1856 |
989 |
241 |
356 |
|
1000 |
550 |
992 |
1028 |
1990 |
1053 |
241 |
356 |
|
1200 |
630 |
1192 |
1228 |
2190 |
1162 |
35 |
785 |
|
1400 |
710 |
1392 |
1428 |
2306 |
1310 |
35 |
785 |
|
1600 |
790 |
1592 |
1628 |
2680 |
1436 |
35 |
785 |
|
1800 |
870 |
1792 |
1828 |
2917 |
1579 |
60 |
865 |
|
2000 |
950 |
1992 |
2028 |
3174 |
1723 |
60 |
865 |
|
2.5 |
150 |
210 |
146 |
161 |
385 |
230 |
66 |
150 |
|
200 |
230 |
202 |
222 |
471 |
297 |
85 |
170 |
|
250 |
250 |
254 |
278 |
533 |
327 |
85 |
170 |
|
300 |
270 |
303 |
330 |
606 |
364 |
106 |
205 |
|
350 |
290 |
351 |
382 |
694 |
404 |
106 |
205 |
|
400 |
310 |
398 |
432 |
757 |
444 |
130 |
240 |
|
450 |
330 |
450 |
484 |
814 |
472 |
155 |
240 |
|
500 |
350 |
500 |
535 |
902 |
522 |
169 |
306 |
|
600 |
390 |
600 |
636 |
1180 |
606 |
198 |
324 |
|
700 |
430 |
690 |
726 |
1460 |
738 |
220 |
335 |
|
800 |
470 |
790 |
826 |
1588 |
801 |
241 |
356 |
|
900 |
610 |
890 |
926 |
1856 |
989 |
241 |
356 |
|
1000 |
550 |
900 |
1028 |
1990 |
1053 |
241 |
356 |
|
1200 |
630 |
1190 |
1228 |
2190 |
1162 |
35 |
785 |
|
4.0 |
150 |
210 |
145 |
161 |
445 |
280 |
66 |
150 |
|
200 |
230 |
200 |
222 |
510 |
297 |
85 |
170 |
|
250 |
250 |
252 |
278 |
569 |
339 |
85 |
170 |
|
300 |
270 |
301 |
330 |
653 |
375 |
106 |
205 |
|
350 |
290 |
351 |
382 |
730 |
463 |
106 |
205 |
|
400 |
310 |
398 |
432 |
81 |
495 |
130 |
240 |
|
450 |
330 |
448 |
484 |
850 |
566 |
155 |
240 |
|
500 |
350 |
495 |
535 |
940 |
630 |
169 |
306 |
|
600 |
390 |
595 |
636 |
1150 |
727 |
198 |
324 |
|
